در طراحی نیروگاه خورشیدی، معمولاً تمرکز اصلی روی پنلها و اینورتر است؛ اما در عمل، کابل خورشیدی یکی از تعیینکنندهترین اجزای سیستم از نظر راندمان، ایمنی و طول عمر محسوب میشود.
در یک سیستم PV، انرژی تولیدشده توسط پنلها باید از طریق کابلها به اینورتر و سپس به شبکه منتقل شود. هرگونه انتخاب نادرست در نوع کابل، سطح مقطع، کیفیت عایق یا استاندارد ساخت میتواند منجر به:
در نیروگاههای مگاواتی، حتی ۱٪ افت راندمان ناشی از کابل نامناسب میتواند در طول عمر پروژه، خسارت مالی قابلتوجهی ایجاد کند. به همین دلیل انتخاب کابل PV صرفاً یک موضوع اجرایی نیست، بلکه بخشی از طراحی مهندسی سیستم است.
در یک نیروگاه خورشیدی، کابلها در چند بخش کلیدی استفاده میشوند:
بین پنلها (String Connections)
اتصال ماژولها به صورت سری برای تشکیل استرینگ با ولتاژهای 600V، 1000V یا 1500V DC.
بین استرینگ و اینورتر (DC Side)
انتقال توان DC با جریان نسبتاً بالا و حساسیت زیاد به افت ولتاژ.
خروجی اینورتر تا تابلو و شبکه (AC Side)
انتقال توان AC به شبکه داخلی یا سراسری.
بخش DC بیشترین حساسیت را دارد، زیرا:
به همین دلیل در سمت DC از کابل سولار تخصصی با عایق مقاوم در برابر UV، دمای بالا و شرایط محیطی سخت استفاده میشود.
در بازار ایران و منابع فنی بینالمللی، سه اصطلاح رایج وجود دارد:
اصطلاح فارسی رایج در بازار که به کابلهای مخصوص سیستمهای فتوولتائیک اشاره دارد.
ترجمه مستقیم اصطلاح بینالمللی و رایج در کاتالوگهای فروش.
اصطلاح فنی و استاندارد که در استانداردهایی مانند:
استفاده میشود.
از نظر فنی، این سه اصطلاح به یک نوع کابل اشاره دارند که دارای ویژگیهای زیر است:
در ادامه مقاله، از هر سه اصطلاح استفاده میشود، اما همگی به کابل استاندارد مخصوص سیستمهای فتوولتائیک (PV) اشاره دارند.
در یک جمعبندی مهندسی میتوان گفت:
اگر پنل قلب نیروگاه خورشیدی باشد، کابل خورشیدی سیستم عصبی آن است؛ هر ضعف در این بخش مستقیماً بر راندمان، ایمنی و سودآوری پروژه اثر میگذارد.
کابل خورشیدی که با نامهای Solar Cable یا PV Cable نیز شناخته میشود، نوعی کابل تخصصی برای استفاده در سیستمهای فتوولتائیک (Photovoltaic) است. این کابل برای انتقال انرژی الکتریکی تولید شده توسط پنلهای خورشیدی طراحی شده و بهگونهای ساخته میشود که بتواند در شرایط سخت محیطی مانند تابش مستقیم خورشید، دمای بالا، سرمای شدید، رطوبت و تنشهای مکانیکی عملکرد پایدار داشته باشد.
در اغلب کابلهای PV، هادی از مس قلعاندود چندرشتهای ساخته میشود تا علاوه بر رسانایی بالا، مقاومت مناسبی در برابر اکسیداسیون و خوردگی داشته باشد. عایق و روکش این کابلها معمولاً از XLPE یا XLPO ساخته میشود که مقاومت حرارتی و مکانیکی بالایی دارند. کابلهای خورشیدی استاندارد اغلب برای ولتاژهای 1000 تا 1500 ولت DC طراحی میشوند و میتوانند در بازه دمایی گستردهای کار کنند.
به همین دلیل، کابل خورشیدی یکی از اجزای کلیدی در طراحی و بهرهبرداری ایمن از نیروگاههای خورشیدی محسوب میشود.

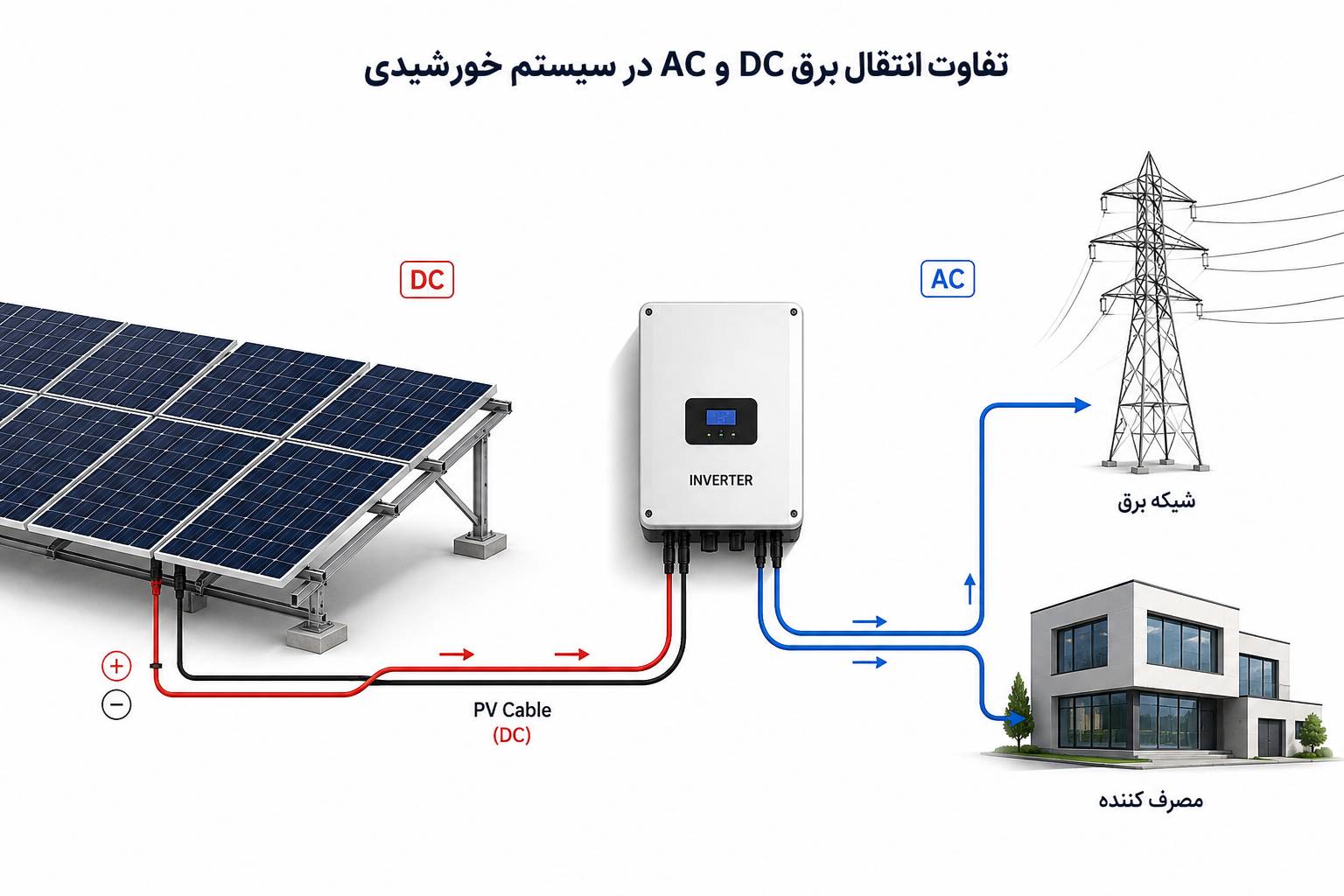

یکی از مهمترین دلایل استفاده از کابلهای مخصوص PV، تفاوت ماهیت انتقال انرژی در سیستمهای DC خورشیدی با سیستمهای AC معمولی است.
در سیستم خورشیدی، پنلها برق جریان مستقیم (DC) تولید میکنند و این انرژی ابتدا از طریق کابلهای DC به اینورتر منتقل میشود. سپس اینورتر برق DC را به جریان متناوب (AC) تبدیل میکند تا بتوان آن را در شبکه برق مصرف یا تزریق کرد.
انتقال برق DC ویژگیهایی دارد که طراحی کابل را حساستر میکند:
به همین دلیل کابلهای PV باید دارای عایق مقاوم در برابر UV، حرارت، رطوبت و تنش مکانیکی باشند.
نوع جریان
محدوده ولتاژ
جنس عایق
مقاومت در برابر نور خورشید
محدوده دمای کاری
طول عمر در فضای باز
کاربرد اصلی
معمولاً 1000 یا 1500 ولت DC
مس قلعاندود چندرشتهای
XLPE یا XLPO مقاوم در UV
بسیار بالا
حدود 40- تا 90+ درجه سانتیگراد
بیش از 25 سال
سیستمهای فتوولتائیک
220 / 380 ولت AC
مس ساده
PVC یا XLPE معمولی
معمولاً پایین
حدود 5- تا 70+ درجه سانتیگراد
معمولاً کمتر از 10 سال
سیمکشی عمومی ساختمان و صنعت
در یک نیروگاه خورشیدی، کابلها وظیفه انتقال انرژی در بخشهای مختلف سیستم را بر عهده دارند. بخش عمده کابلهای تخصصی PV در سمت DC سیستم استفاده میشوند.

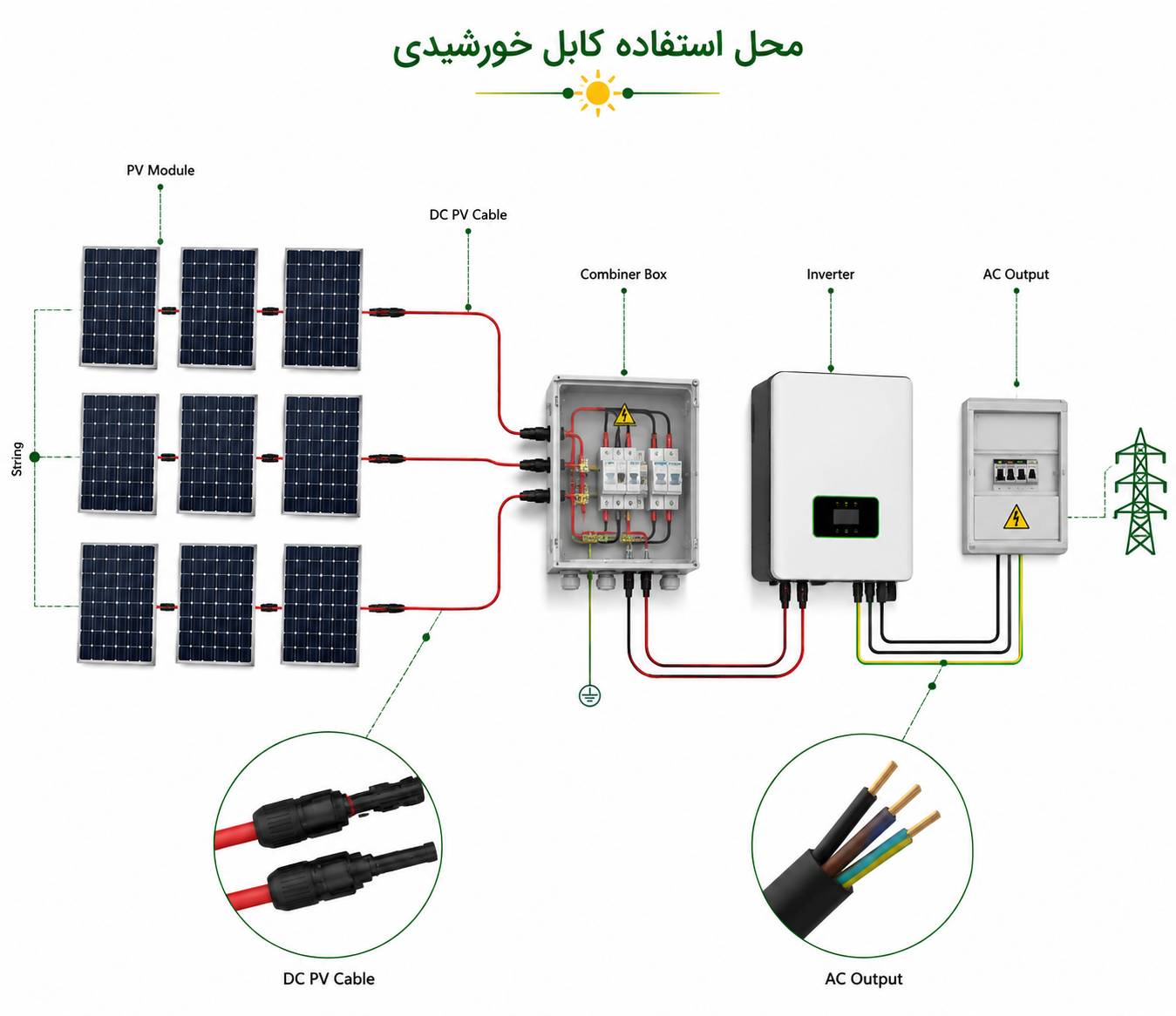

مهمترین محلهای استفاده کابل خورشیدی در یک سیستم فتوولتائیک عبارتاند از:
اتصال بین پنلهای خورشیدی (String Connection)
پنلها معمولاً به صورت سری به هم متصل میشوند تا یک استرینگ تشکیل دهند. کابلهای PV برای این اتصال استفاده میشوند.
اتصال استرینگها به جعبه تجمیع (Combiner Box)
چندین استرینگ در Combiner Box جمع میشوند و توان DC آنها به یک مسیر مشترک منتقل میشود.

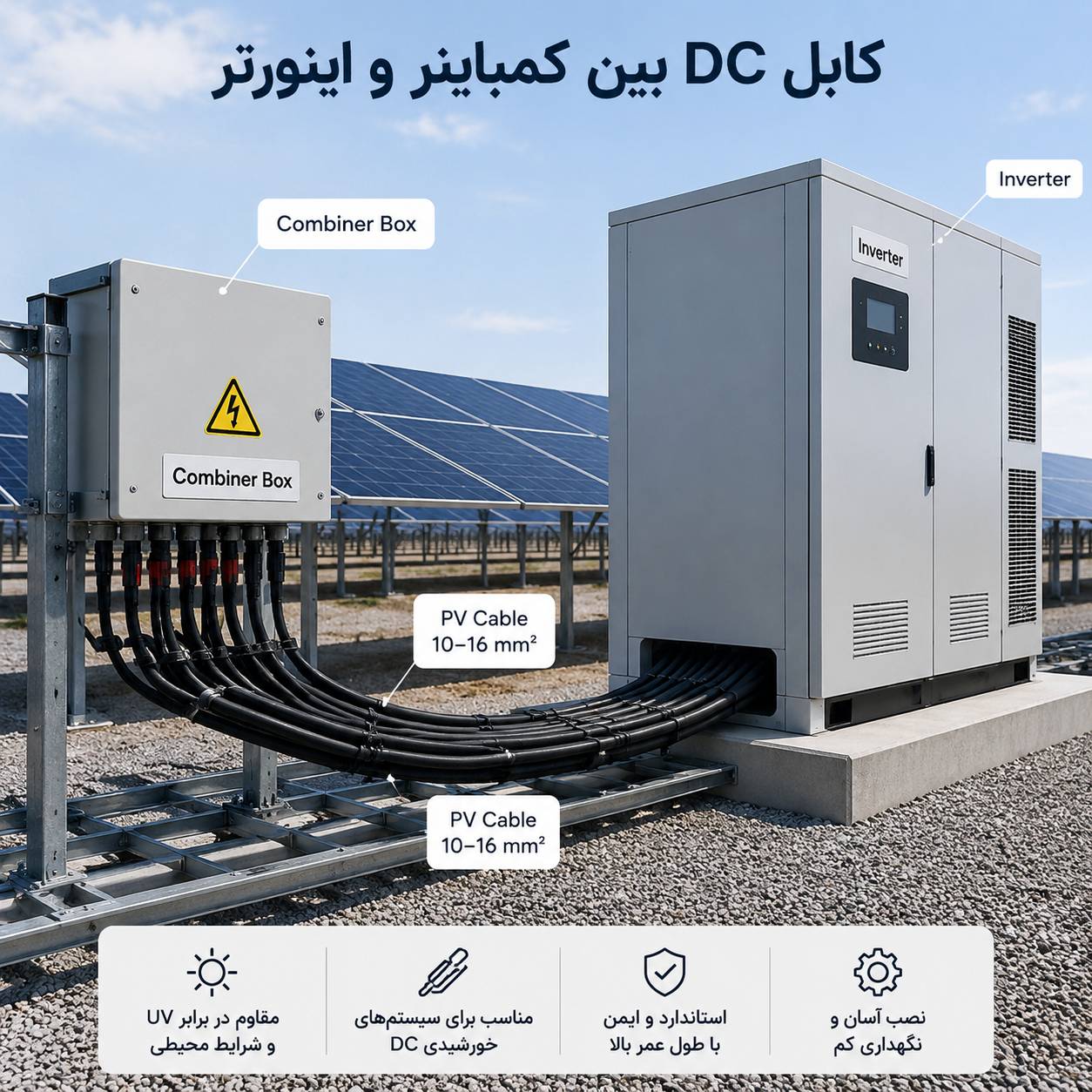

اتصال Combiner Box به اینورتر
در این مسیر جریان DC بیشتری عبور میکند و انتخاب سطح مقطع کابل اهمیت زیادی دارد.
اتصال پنلها در سیستمهای کوچک خانگی
در سیستمهای خورشیدی خانگی نیز کابل PV برای اتصال پنلها به اینورتر یا شارژکنترلر استفاده میشود.
اتصال پنلها به یکدیگر
استرینگ تا Combiner Box
Combiner Box تا اینورتر
خروجی اینورتر تا شبکه
کابل خورشیدی PV
کابل خورشیدی PV
کابل خورشیدی PV با سطح مقطع بالاتر
کابل قدرت AC
تشکیل استرینگ و انتقال جریان DC
انتقال توان چند پنل
انتقال توان DC به اینورتر
انتقال برق AC به تابلو یا شبکه
درک دقیق نقش کابل خورشیدی در این بخشهای مختلف کمک میکند تا در طراحی نیروگاه، انتخاب نوع کابل، سطح مقطع و مسیر کابلکشی بهدرستی انجام شود و از افت راندمان یا مشکلات ایمنی جلوگیری گردد.
در بسیاری از پروژههای کوچک یا حتی برخی پروژههای صنعتی، این تصور اشتباه وجود دارد که میتوان بهجای کابل خورشیدی (PV Cable) از کابلهای معمولی برق یا حتی کابلهای نسوز استفاده کرد. در حالی که کابلهای مورد استفاده در سیستمهای فتوولتائیک برای شرایط کاملاً متفاوتی طراحی شدهاند و جایگزینی آنها با کابلهای عمومی میتواند باعث کاهش راندمان، تخریب سریع عایق و حتی خطر آتشسوزی شود.
برای درک بهتر این موضوع باید تفاوت ساختار و عملکرد این کابلها بررسی شود.
کابلهای برق معمولی که در ساختمانها و صنایع استفاده میشوند (مانند NYY یا NYM)، برای انتقال برق AC در محیطهای نسبتاً کنترلشده طراحی شدهاند. این کابلها معمولاً دارای هادی مسی ساده و عایق PVC هستند و در برابر نور خورشید یا تغییرات شدید دما مقاومت محدودی دارند.

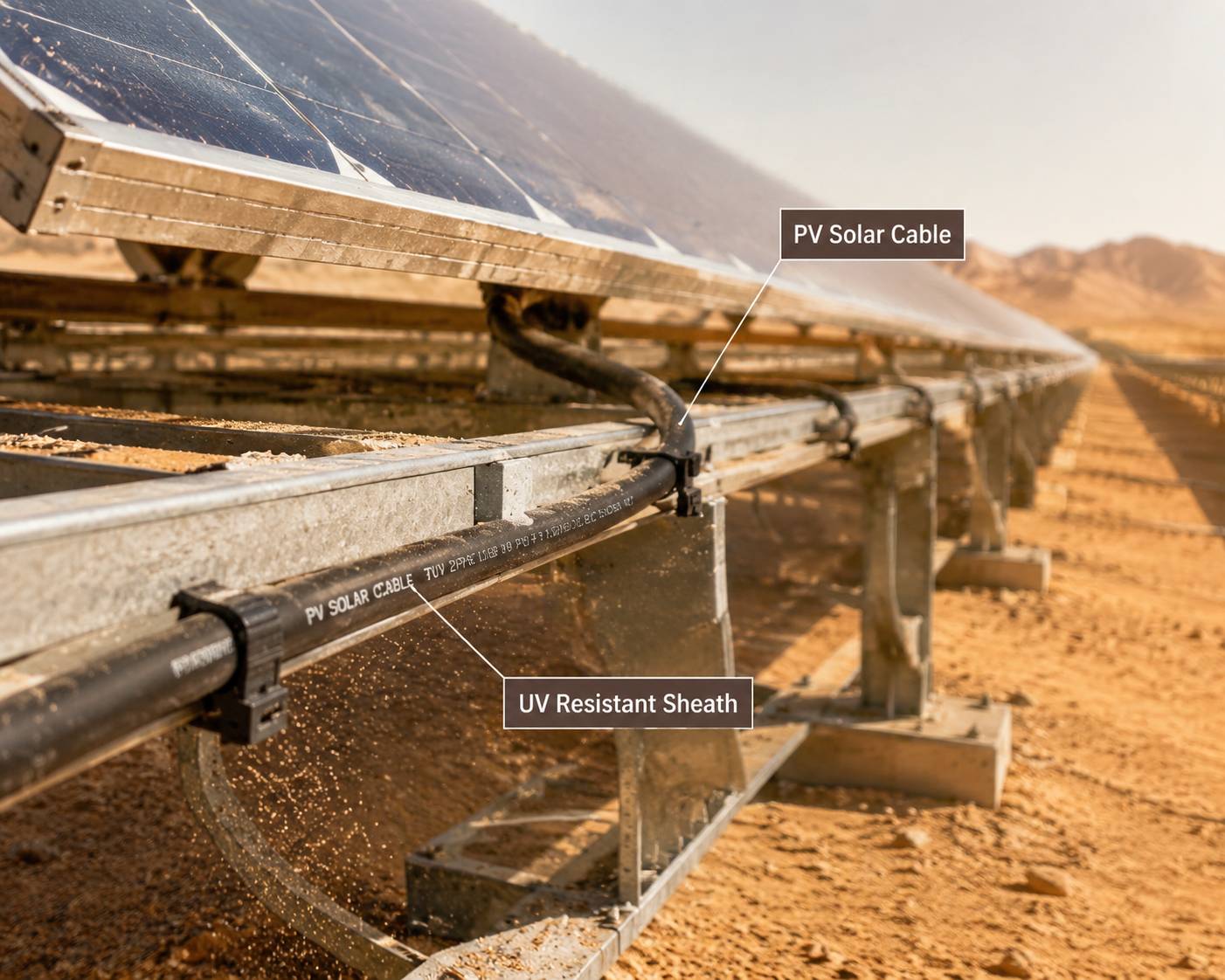

در مقابل، کابل خورشیدی (Solar Cable) برای کار در فضای باز و شرایط سخت محیطی طراحی میشود. مهمترین تفاوتهای ساختاری آن عبارتاند از:
این ویژگیها باعث میشود کابل PV بتواند در شرایطی که کابلهای معمولی به سرعت فرسوده میشوند، عملکرد پایدار داشته باشد.
در حوزه کابلهای مقاوم در برابر آتش دو اصطلاح رایج وجود دارد که اغلب با یکدیگر اشتباه گرفته میشوند:
Flame Retardant (مقاوم در برابر گسترش شعله)
این نوع کابلها بهگونهای طراحی شدهاند که در صورت آتشسوزی، شعله در طول کابل گسترش پیدا نکند. با این حال، ممکن است کابل در اثر حرارت آسیب ببیند و عملکرد الکتریکی خود را از دست بدهد.
Fire Resistant (نسوز یا مقاوم در برابر آتش)
این کابلها قادرند حتی در شرایط آتشسوزی برای مدت مشخصی (مثلاً ۳۰، ۶۰ یا ۹۰ دقیقه) به انتقال برق ادامه دهند. چنین کابلهایی معمولاً در سیستمهای اضطراری مانند اعلام حریق، آسانسورها یا روشنایی اضطراری استفاده میشوند.
در هر دو نوع کابل، تمرکز اصلی بر رفتار کابل در شرایط آتشسوزی است، نه مقاومت در برابر شرایط محیطی دائمی مانند UV یا تابش خورشید.
گاهی تصور میشود که چون کابل نسوز در برابر حرارت مقاوم است، میتواند جایگزین کابل خورشیدی شود. اما در واقع این دو کابل برای کاربردهای کاملاً متفاوت طراحی شدهاند.
کابلهای نسوز معمولاً برای محیطهای داخلی ساختمان یا تونلها طراحی شدهاند و تمرکز آنها بر حفظ عملکرد در هنگام آتشسوزی است. در حالی که کابل خورشیدی باید بتواند برای دهها سال در محیط باز و تحت شرایط زیر کار کند:

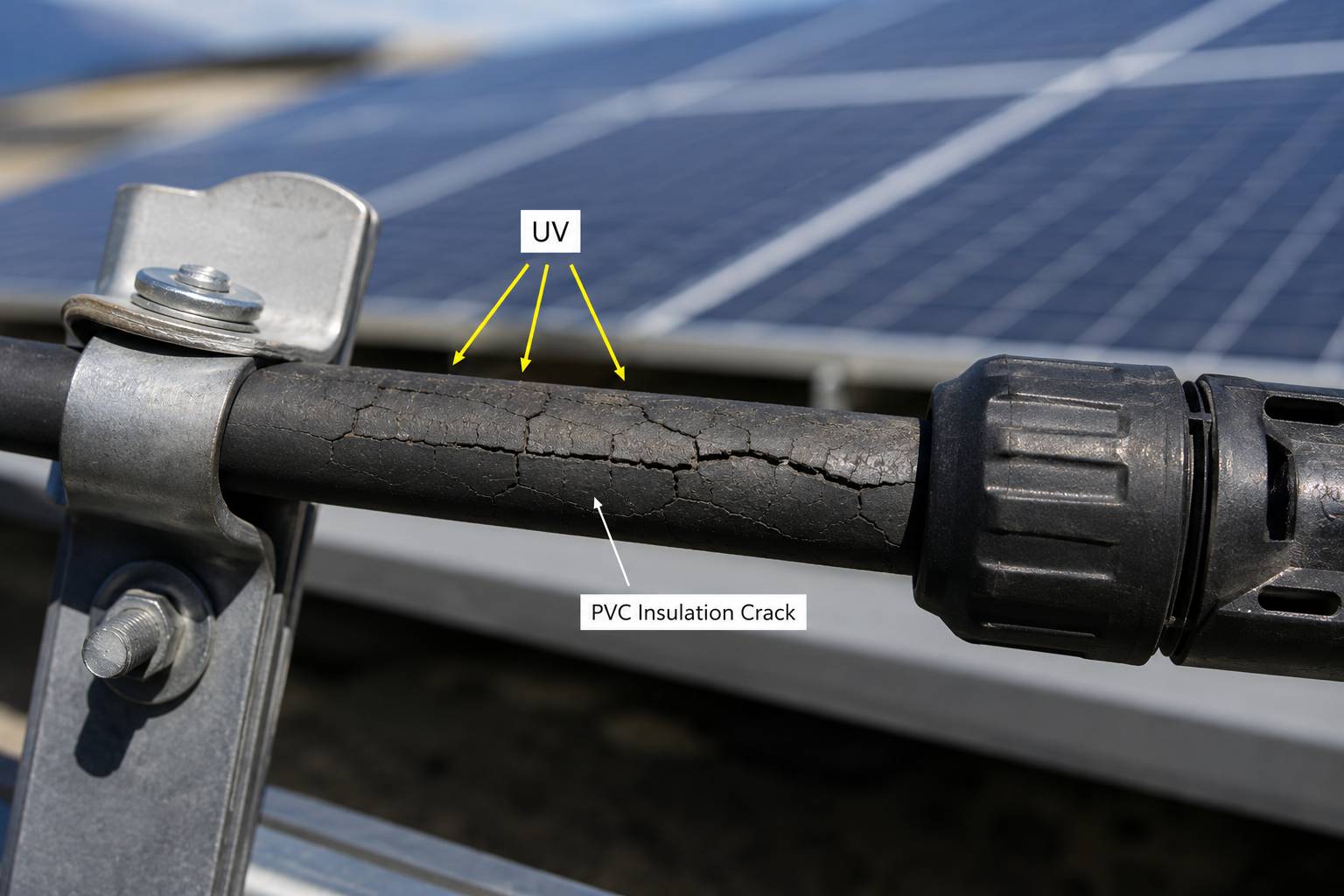

در نتیجه استفاده از کابل نسوز در سیستم خورشیدی میتواند باعث تخریب عایق در مدت کوتاه، کاهش ایمنی سیستم و افزایش احتمال اتصال کوتاه شود.
کاربرد اصلی
نوع جریان طراحیشده
محدوده ولتاژ
جنس هادی
جنس عایق
مقاومت در برابر UV
تحمل دمای کاری
طول عمر در فضای باز
مقاومت در برابر آتش
مناسب برای نیروگاه خورشیدی
سیستمهای فتوولتائیک
DC
تا 1500 ولت DC
مس قلعاندود چندرشتهای
XLPE / XLPO مقاوم در UV
بسیار بالا
حدود 40- تا 90+ درجه سانتیگراد
بیش از 25 سال
متوسط
کاملاً مناسب
سیمکشی عمومی ساختمان و صنعت
AC
معمولاً 300 تا 1000 ولت AC
مس ساده
PVC یا XLPE
کم
حدود 5- تا 70+ درجه
محدود
پایین
نامناسب
سیستمهای ایمنی و اضطراری
AC
معمولاً 300 تا 1000 ولت AC
مس ساده یا نیکلاندود
سیلیکون، میکا یا مواد نسوز
معمولاً کم
بسته به نوع تا 180+ درجه
معمولاً برای فضای باز طراحی نشده
بسیار بالا
نامناسب
این مقایسه نشان میدهد که کابل خورشیدی یک کابل تخصصی با استانداردهای خاص صنعت فتوولتائیک است و استفاده از کابلهای دیگر بهعنوان جایگزین، از نظر فنی و ایمنی توصیه نمیشود.
در یک نیروگاه خورشیدی، کابلها وظیفه انتقال انرژی تولید شده توسط پنلها را تا اینورتر و سپس تا شبکه برق بر عهده دارند. انتخاب نوع مناسب کابل در هر بخش از سیستم اهمیت زیادی دارد، زیرا کابل نامناسب میتواند باعث افزایش تلفات انرژی، افت ولتاژ، افزایش دما و کاهش ایمنی سیستم شود.
در نیروگاههای فتوولتائیک، مسیر انتقال انرژی از چند مرحله اصلی تشکیل میشود و در هر مرحله نوع کابل مورد استفاده متفاوت است.

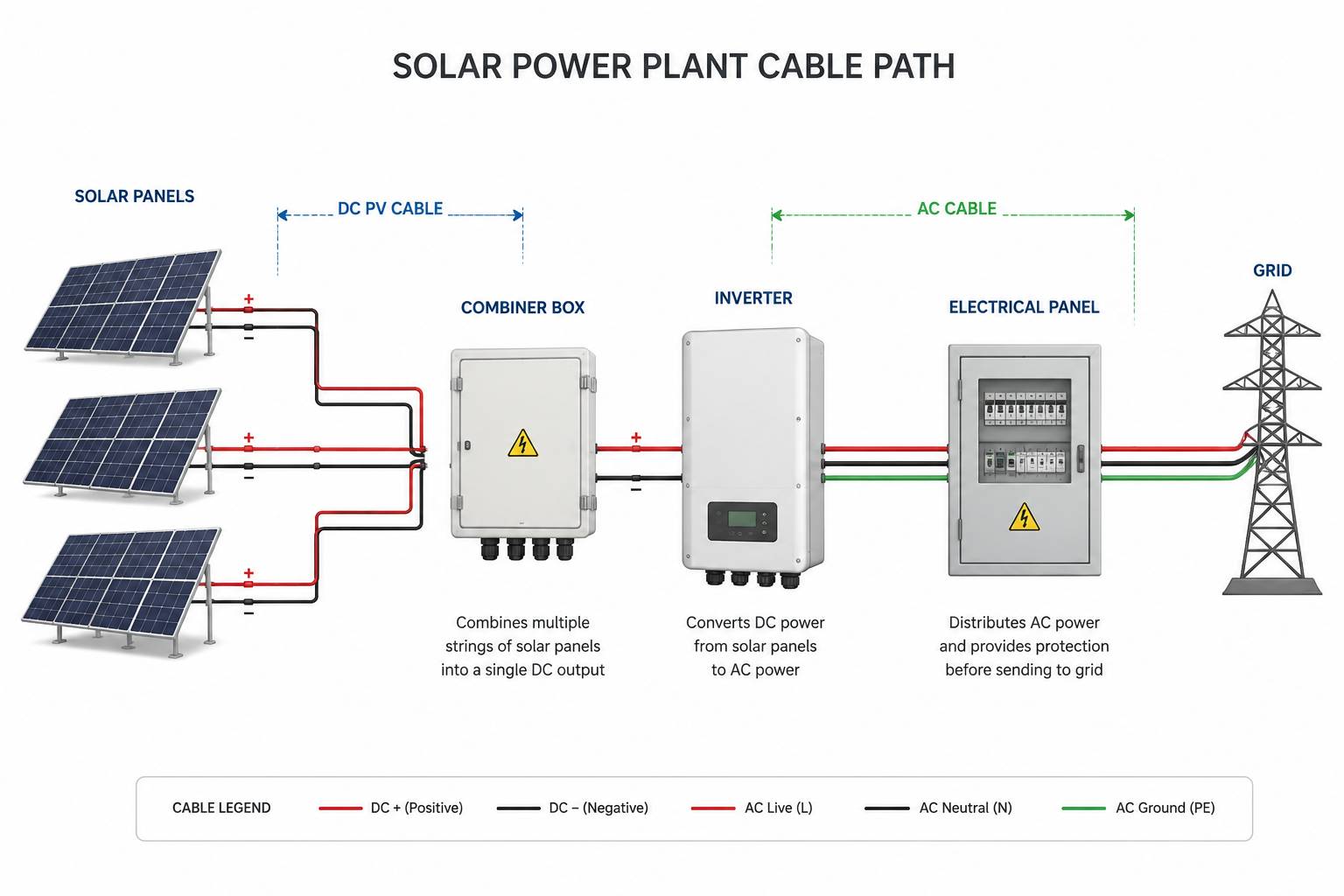

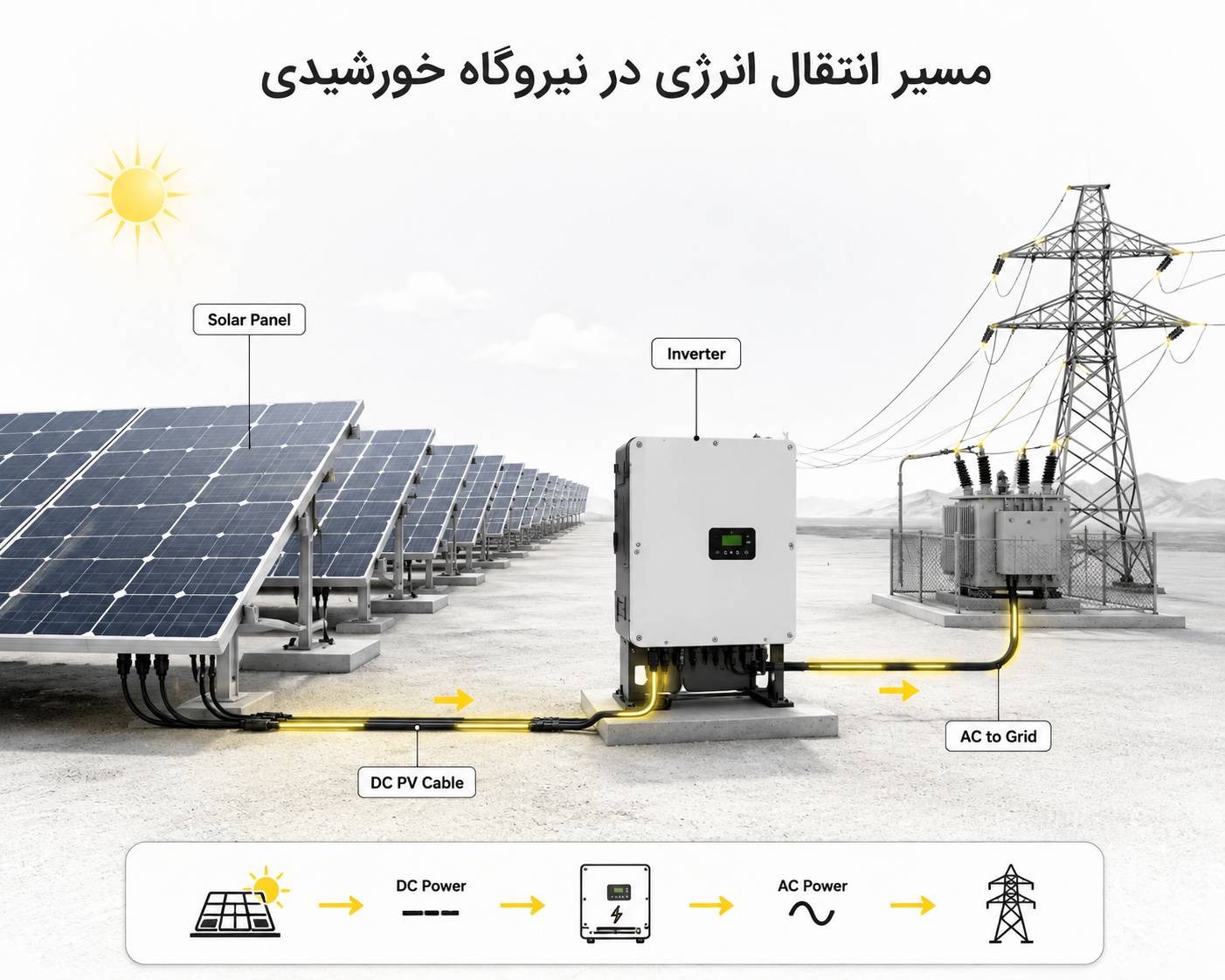

در سادهترین حالت، مسیر انتقال انرژی در یک سیستم خورشیدی به شکل زیر است:
پنل خورشیدی → کابل DC → جعبه کمباینر → اینورتر → کابل AC → تابلو برق
در این مسیر، بخش اول انتقال انرژی در سمت DC انجام میشود و پس از اینورتر، برق به جریان متناوب (AC) تبدیل میشود و به شبکه منتقل میگردد.

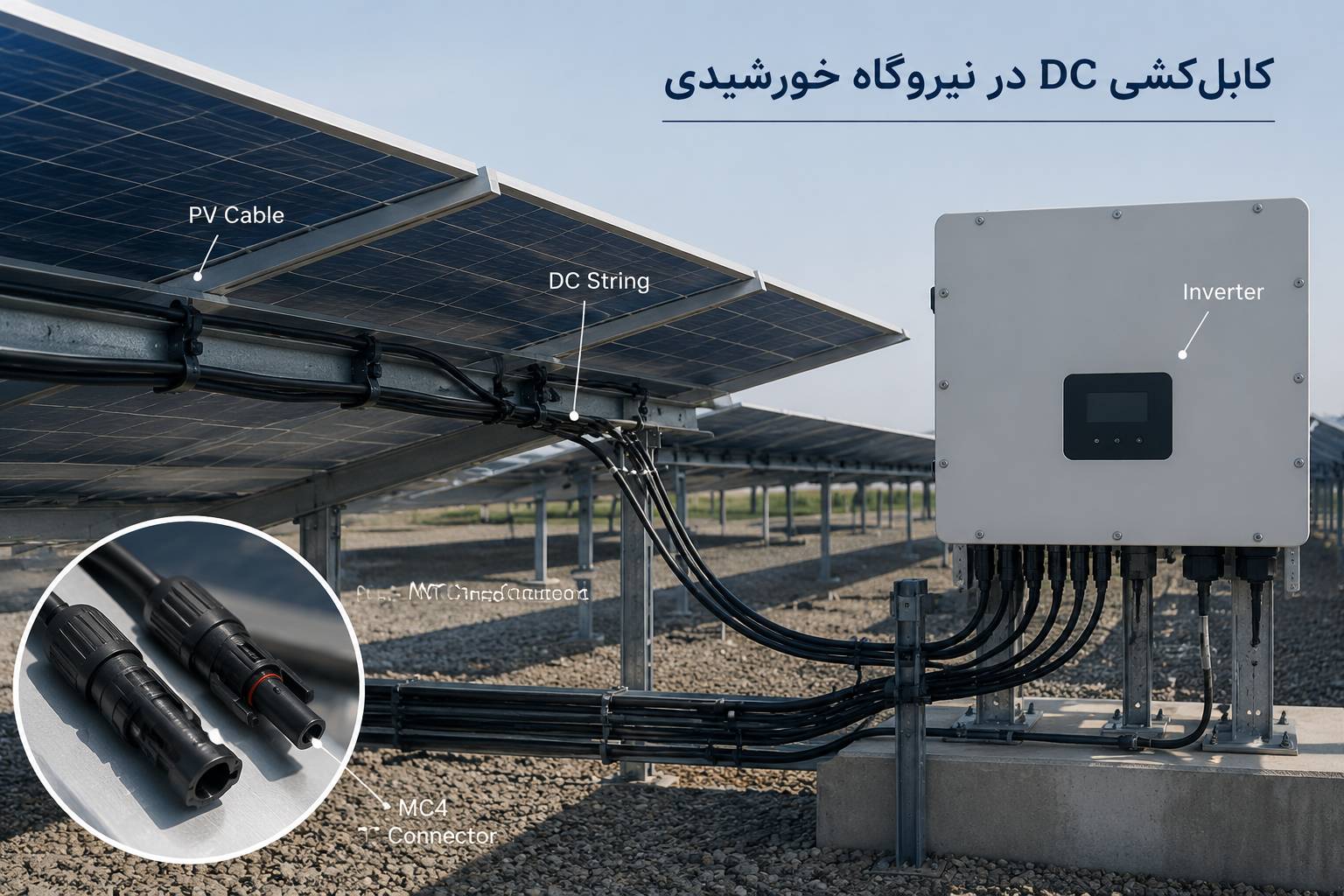

اولین محل استفاده کابل در نیروگاه خورشیدی، اتصال پنلها به یکدیگر است. پنلها معمولاً به صورت سری به هم متصل میشوند تا یک استرینگ (String) تشکیل دهند.
در این بخش از کابل خورشیدی PV با سطح مقطع معمولاً 4 یا 6 میلیمتر مربع استفاده میشود. این کابلها باید ویژگیهای زیر را داشته باشند:

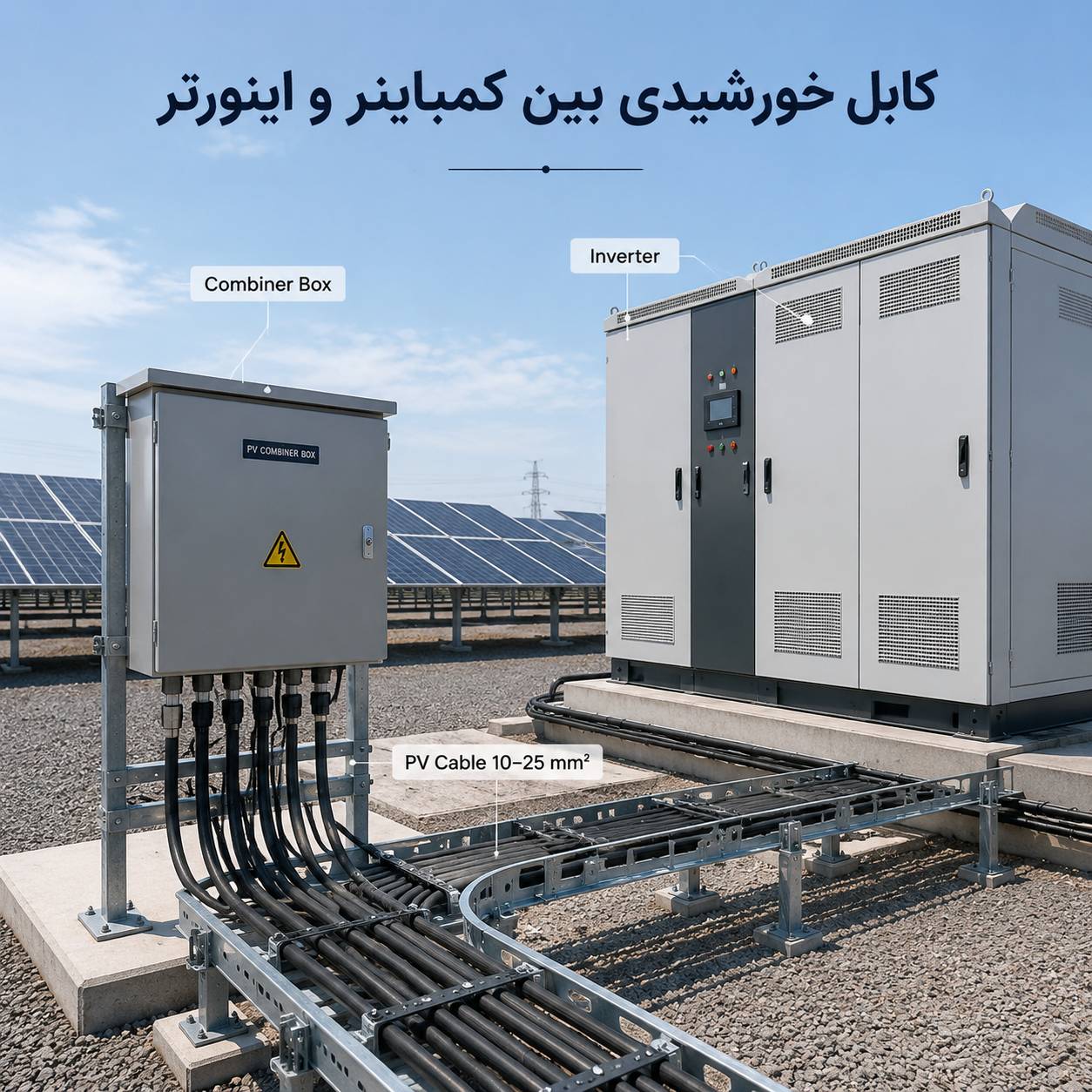

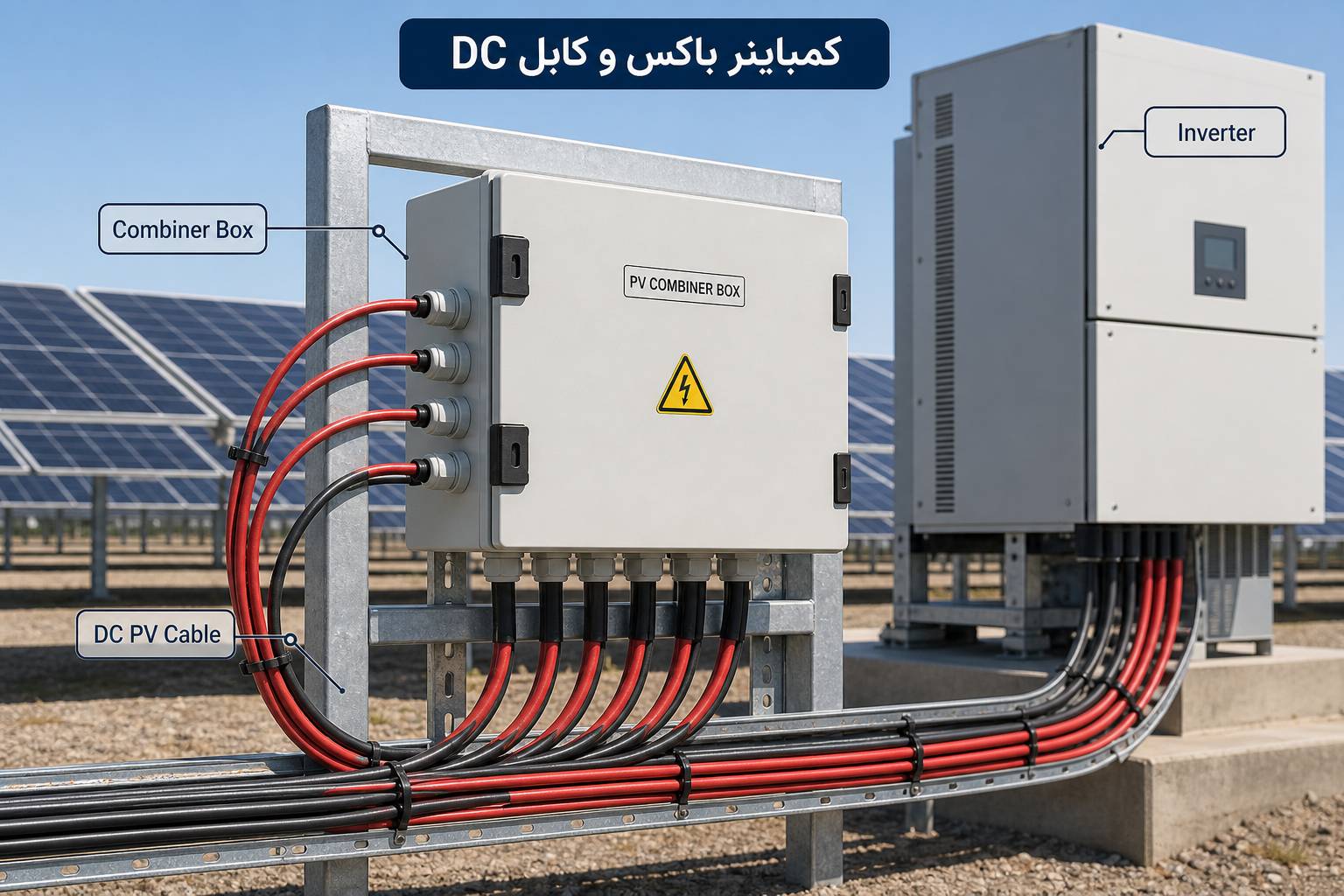

در نیروگاههایی که چندین استرینگ وجود دارد، خروجی استرینگها در جعبه کمباینر (Combiner Box) جمعآوری میشود. سپس توان DC تجمیعشده از طریق کابل به اینورتر منتقل میشود.
در این مسیر جریان بالاتری عبور میکند، بنابراین معمولاً از کابلهای با سطح مقطع بزرگتر مانند:
استفاده میشود. در این قسمت محاسبه افت ولتاژ و جریان مجاز کابل اهمیت زیادی دارد.
پس از تبدیل برق DC به AC در اینورتر، انرژی الکتریکی از طریق کابلهای قدرت AC به تابلو برق اصلی یا شبکه منتقل میشود.
در این بخش دیگر از کابل PV استفاده نمیشود و معمولاً از کابلهای قدرت استاندارد مانند:
استفاده میشود.
انتخاب سطح مقطع این کابلها به موارد زیر بستگی دارد:
در کنار کابلهای انتقال توان، در نیروگاه خورشیدی کابلهای دیگری نیز وجود دارند که نقش ایمنی و کنترلی دارند:
کابل ارت (Grounding Cable)
برای اتصال سازهها، پنلها و تجهیزات به سیستم زمین استفاده میشود تا در صورت بروز خطا یا صاعقه، جریان به زمین منتقل شود.
کابل مانیتورینگ و ارتباطی
برای انتقال داده بین اینورتر، دیتالاگر و سیستم مانیتورینگ نیروگاه استفاده میشود. این کابلها ممکن است از نوع:
باشند.
در سیستمهای فتوولتائیک، اتصال کابلهای DC معمولاً با استفاده از کانکتور MC4 انجام میشود. این کانکتورها استاندارد رایج در صنعت خورشیدی هستند و برای اتصال سریع و ایمن پنلها به یکدیگر استفاده میشوند.
ویژگیهای اصلی کانکتور MC4 عبارتاند از:
استفاده از کانکتورهای استاندارد و نصب صحیح آنها نقش مهمی در جلوگیری از افزایش مقاومت اتصال و ایجاد قوس الکتریکی دارد.
اتصال پنلها (String)
استرینگ تا Combiner Box
Combiner Box تا اینورتر
خروجی اینورتر تا تابلو برق
سیستم ارت نیروگاه
سیستم مانیتورینگ
کابل خورشیدی PV
کابل خورشیدی PV
کابل خورشیدی PV
کابل قدرت AC
کابل ارت مسی
کابل دیتا یا شبکه
4 یا 6 mm²
4 تا 10 mm²
10 تا 16 mm² یا بیشتر
بسته به توان سیستم
16 تا 50 mm²
بسته به نوع پروتکل
اتصال پنلها و تشکیل استرینگ
انتقال جریان DC از استرینگها
انتقال توان تجمیعشده DC
انتقال برق AC به شبکه
ایمنی و تخلیه جریان خطا
انتقال اطلاعات عملکرد سیستم
درک صحیح مسیر کابلها در یک نیروگاه خورشیدی به طراحان و مجریان کمک میکند تا سطح مقطع مناسب، نوع کابل و روش نصب صحیح را انتخاب کنند و از بروز مشکلاتی مانند افت راندمان یا افزایش تلفات انرژی جلوگیری شود.
انتخاب کابل خورشیدی (کابل PV یا کابل سولار) در هر پروژه وابسته به مقیاس نیروگاه، توان نصبشده، فاصله تجهیزات و شرایط محیطی است. هرچند ساختار پایه کابلهای خورشیدی مشابه است (هادی مس قلعاندود + عایق XLPO مقاوم در UV)، اما در طراحی عملی، طول مسیر، سطح مقطع و شرایط نصب تفاوتهای جدی ایجاد میکند.
در ادامه تفاوت انتخاب کابل در سه مقیاس رایج بررسی میشود.
توان معمول: 5 تا 20 کیلووات
در سیستمهای خانگی معمولاً:
در این سیستمها معمولاً کابلکشی روی بام انجام میشود، بنابراین مقاومت در برابر UV و گرمای سطح سقف بسیار مهم است.
توان معمول: 20 کیلووات تا 1 مگاوات
در این مقیاس:
در این سطح، محاسبه دقیق افت ولتاژ، جریان مجاز و دمای محیط اهمیت بیشتری دارد.

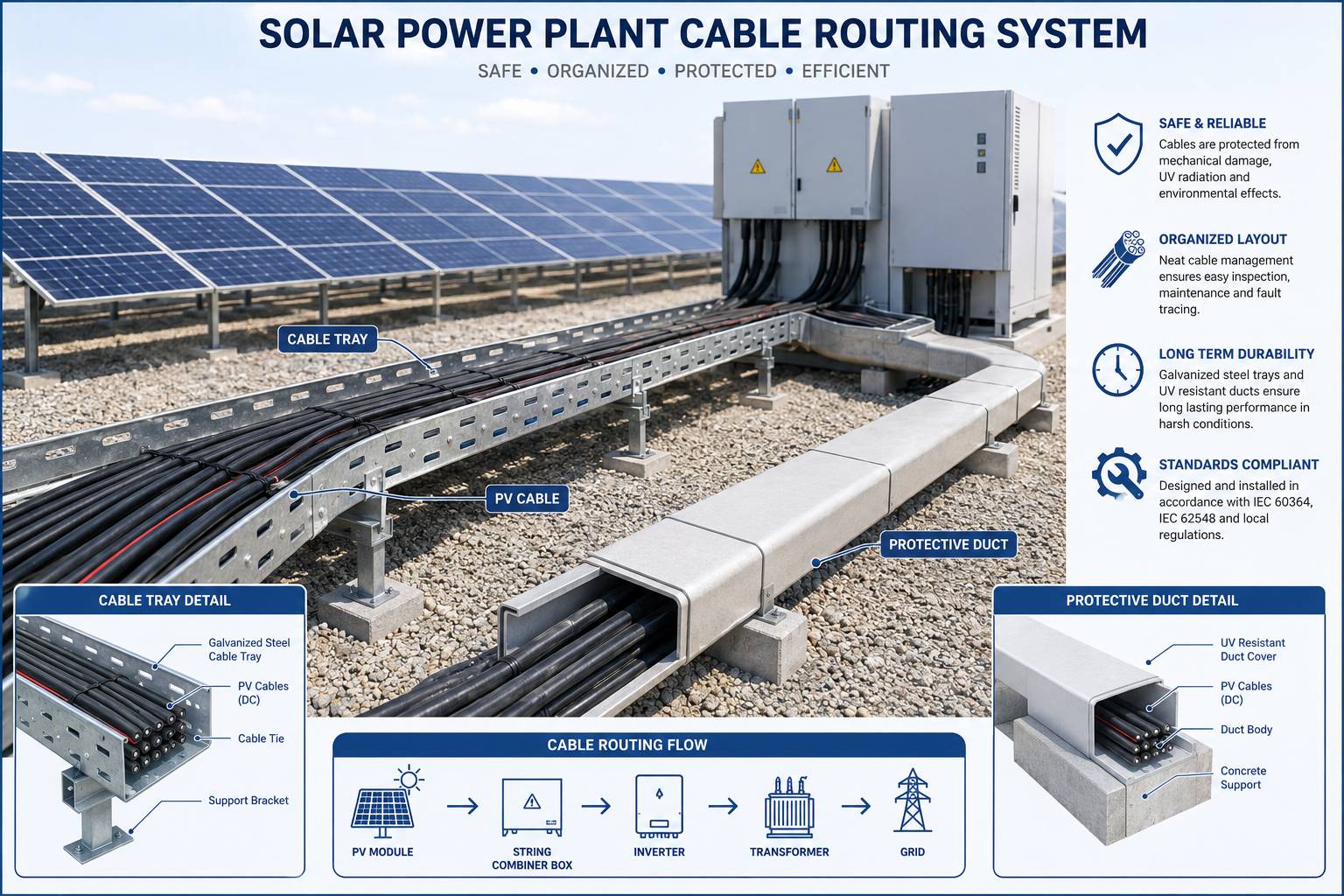

شرایط نصب میتواند شامل سینی کابل، داکت زمینی یا نصب روی سازه فلزی باشد.
توان معمول: بالاتر از 1 مگاوات
در نیروگاههای مقیاس بزرگ:
در این نیروگاهها، کوچکترین خطای محاسباتی در سطح مقطع میتواند باعث:
شود.
همچنین شرایط نصب در نیروگاههای مگاواتی شامل موارد زیر است:
در این شرایط، انتخاب کابل باید بر اساس تحمل مکانیکی، مقاومت در برابر جوندگان، رطوبت و تنش حرارتی انجام شود.
خانگی
تجاری / صنعتی
مگاواتی
10 تا 30 متر
30 تا 80 متر
80 تا چند صد متر
4 یا 6 mm²
4 تا 25 mm²
4 تا 70 mm² یا بیشتر
600–1000V
1000–1500V
1500V
نصب روی بام، در معرض UV
سینی کابل یا داکت
دفن در زمین، کانال، فضای باز
یکی از مهمترین مراحل در طراحی سیستم فتوولتائیک، انتخاب سطح مقطع مناسب کابل خورشیدی (PV Cable) است. سطح مقطع کابل باید بهگونهای انتخاب شود که بتواند جریان عبوری را بدون افزایش بیش از حد دما منتقل کند و در عین حال افت ولتاژ در مسیر کابل در محدوده مجاز باقی بماند.
در سیستمهای خورشیدی، به دلیل طول مسیر کابل و جریان مداوم DC، انتخاب نادرست سطح مقطع میتواند باعث اتلاف انرژی قابل توجه در طول عمر نیروگاه شود.
در اغلب نیروگاههای خورشیدی، سایزهای زیر بیشترین کاربرد را دارند.

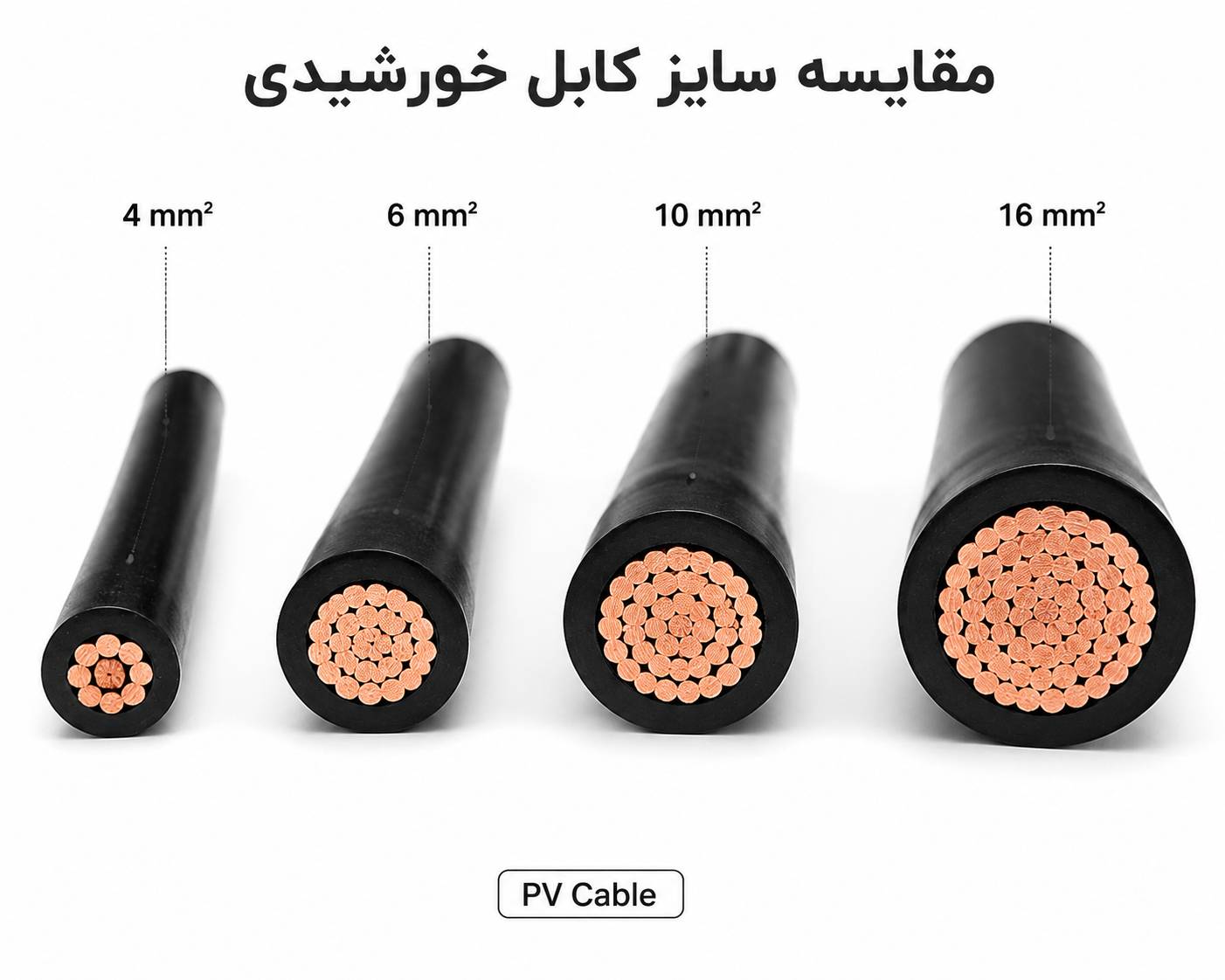

در پروژههای خورشیدی معمولاً از کابلهای تکرشته PV با سطح مقطعهای زیر استفاده میشود:
کابل 4 میلیمتر مربع
رایجترین کابل برای اتصال پنلها در یک استرینگ است. این کابل در بسیاری از سیستمهای خانگی و نیروگاههای کوچک استفاده میشود.
کابل 6 میلیمتر مربع
در مواقعی که طول مسیر بیشتر است یا جریان بالاتر است، از کابل 6 میلیمتر استفاده میشود. این کابل افت ولتاژ کمتری نسبت به کابل 4 میلیمتر دارد.
کابل 10 میلیمتر مربع
معمولاً برای مسیرهای بین استرینگ و کمباینر یا در سیستمهایی با طول کابل بیشتر استفاده میشود.
کابل 16 میلیمتر مربع
در مسیرهای اصلی DC مانند خروجی Combiner Box به سمت اینورتر یا در پروژههای صنعتی کاربرد دارد.
یکی از مهمترین دلایل افزایش سطح مقطع کابل، کاهش افت ولتاژ در مسیر انتقال انرژی است.
افت ولتاژ در کابل به عوامل زیر بستگی دارد:
هرچه سطح مقطع کابل بزرگتر باشد، مقاومت الکتریکی کاهش پیدا میکند و در نتیجه تلفات انرژی در کابل کمتر میشود.
در طراحی نیروگاههای خورشیدی معمولاً توصیه میشود:
انتخاب سطح مقطع کوچکتر از مقدار مورد نیاز میتواند باعث مشکلات ایمنی شود. مهمترین خطرات عبارتاند از:
به همین دلیل استانداردهای طراحی نیروگاه خورشیدی تأکید میکنند که کابل باید ظرفیت عبور جریان بیشتر از جریان واقعی سیستم داشته باشد.
در نیروگاههای خورشیدی، انرژی تولیدی مستقیماً به درآمد پروژه تبدیل میشود. بنابراین هر مقدار انرژی که در کابلها به صورت حرارت تلف شود، به معنای کاهش راندمان و کاهش درآمد سالانه نیروگاه است.
به عنوان مثال، اگر در یک نیروگاه بزرگ افت ولتاژ کابلها فقط ۱ درصد بیشتر از مقدار استاندارد باشد، این موضوع در طول ۲۰ تا ۲۵ سال عمر نیروگاه میتواند باعث از دست رفتن مقدار قابل توجهی انرژی شود.
به همین دلیل در پروژههای بزرگ، مهندسان معمولاً سطح مقطع کابل را کمی بزرگتر از حداقل مقدار محاسبهشده انتخاب میکنند.
20 تا 40 متر
40 تا 60 متر
60 تا 80 متر
80 تا 120 متر
بیش از 120 متر
4 mm²
4 یا 6 mm²
6 mm²
6 یا 10 mm²
10 mm²
16 mm²
در طراحی واقعی نیروگاه، سطح مقطع کابل فقط بر اساس طول مسیر تعیین نمیشود و عوامل زیر نیز باید در نظر گرفته شوند:
به همین دلیل در پروژههای حرفهای، سطح مقطع کابل معمولاً با استفاده از محاسبات دقیق افت ولتاژ و جریان مجاز کابل تعیین میشود.
در بخش بعدی مقاله، ساختار فنی کابل خورشیدی شامل نوع هادی، عایق، روکش و ویژگیهای مکانیکی آن بررسی خواهد شد.
کابل خورشیدی یا کابل PV (Photovoltaic Cable) بهطور ویژه برای استفاده در سیستمهای فتوولتائیک طراحی شده است. این کابلها باید بتوانند برای مدت طولانی در فضای باز، تحت تابش مستقیم خورشید و در شرایط محیطی سخت بدون کاهش عملکرد کار کنند. به همین دلیل ساختار آنها نسبت به کابلهای برق معمولی متفاوت است.

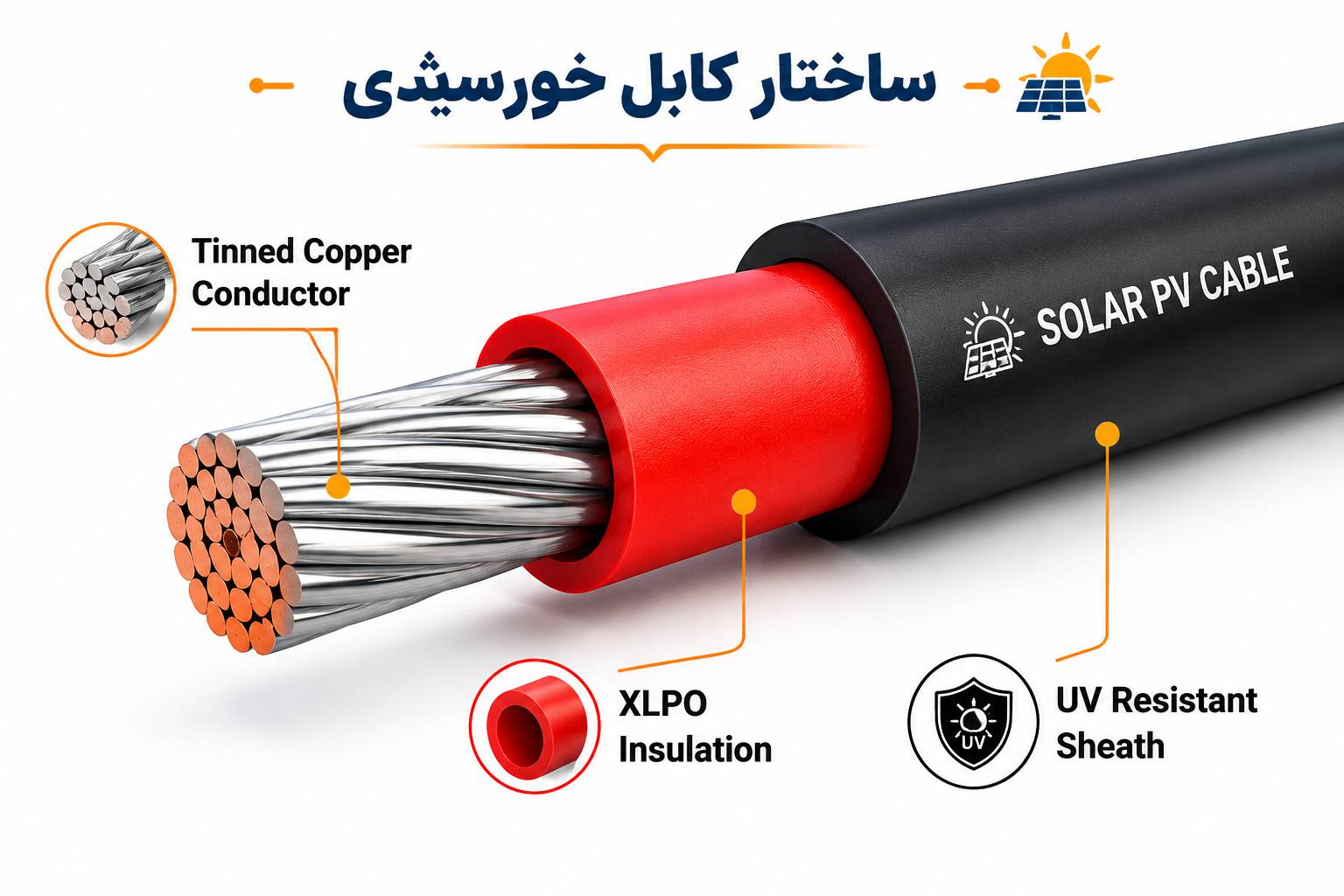

یک کابل خورشیدی استاندارد معمولاً از چند بخش اصلی تشکیل میشود که هرکدام نقش مهمی در رسانایی، ایمنی و طول عمر سیستم دارند.

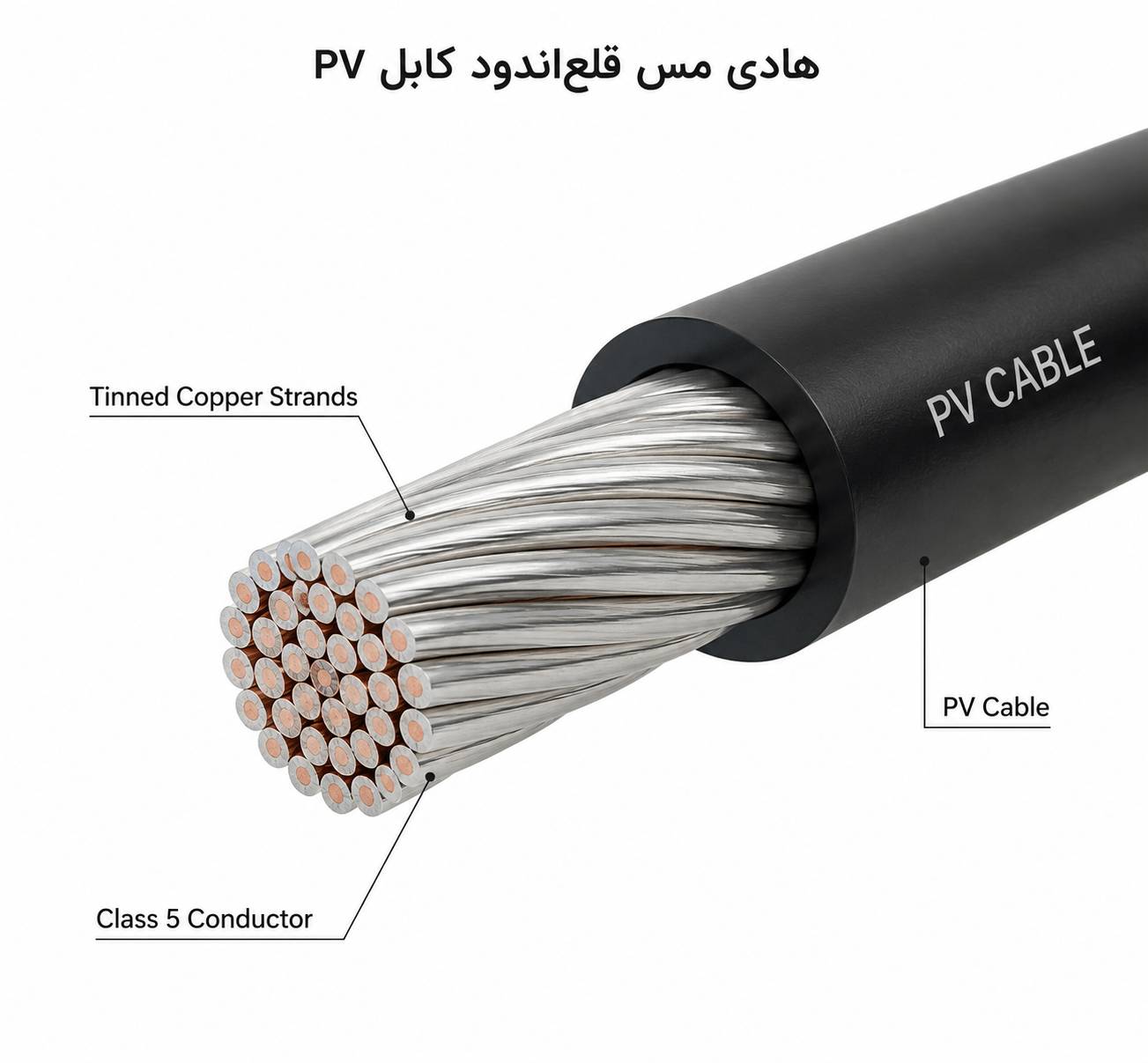

بخش اصلی هر کابل، هادی آن است که وظیفه انتقال جریان الکتریکی را بر عهده دارد. در کابلهای خورشیدی از مس قلعاندود چندرشتهای (Tinned Copper Conductor) استفاده میشود.
ویژگیهای این نوع هادی:

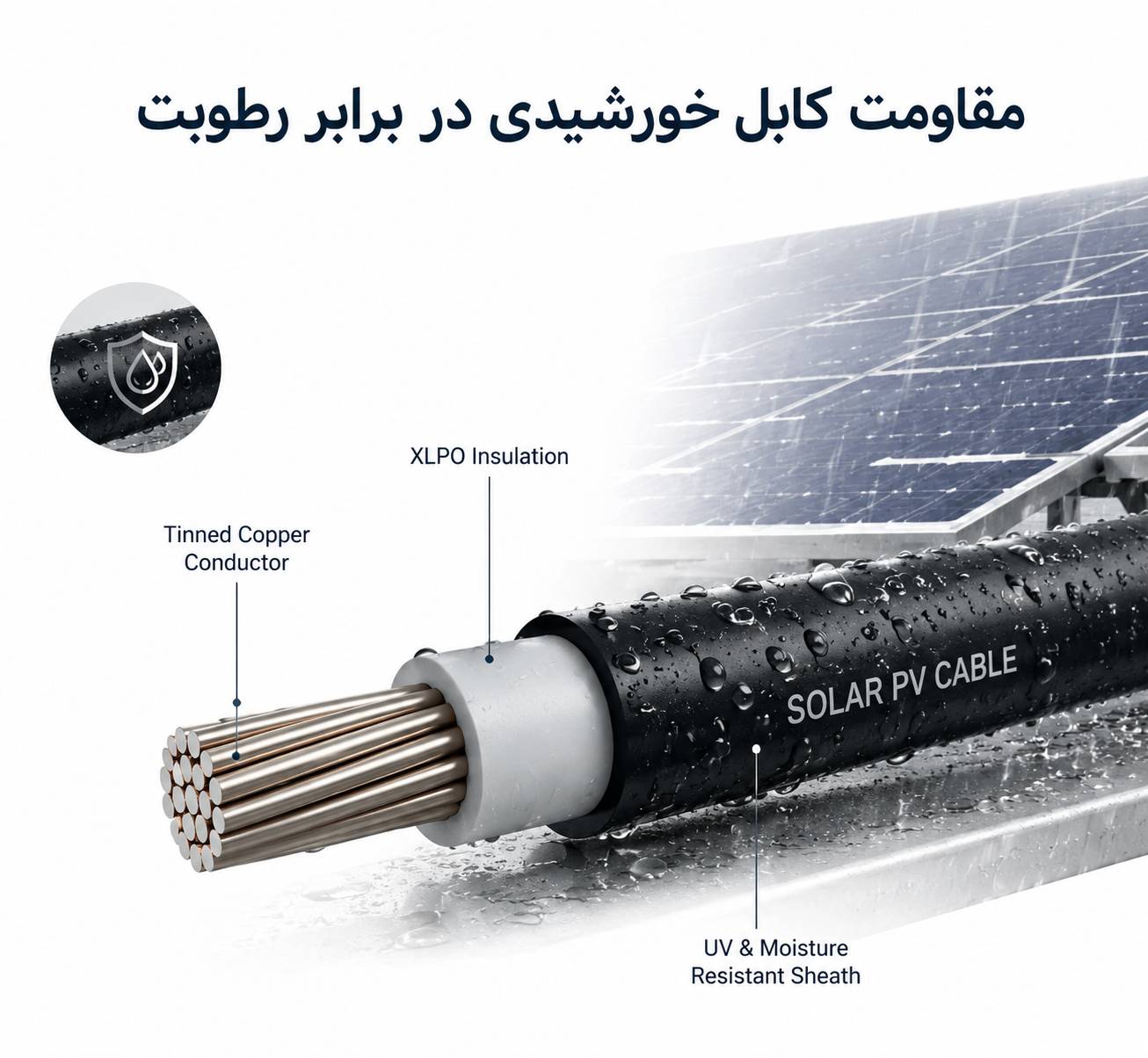

استفاده از قلع روی سطح هادی باعث میشود کابل در طول سالها کار در فضای باز دچار خوردگی الکتروشیمیایی نشود.

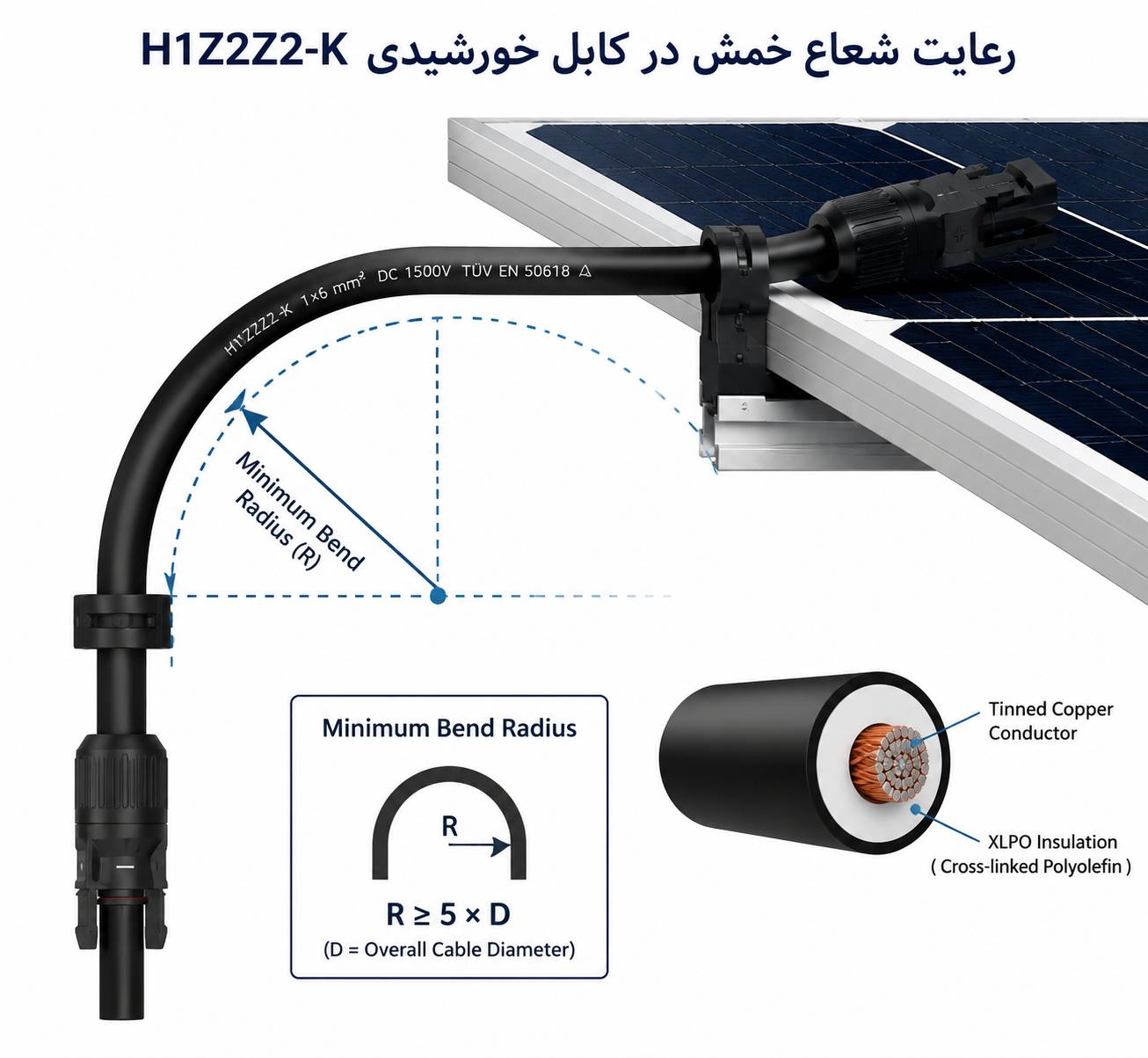

کابلهای PV معمولاً از هادی چندرشتهای کلاس 5 ساخته میشوند که انعطافپذیری بسیار بالایی دارد. این ویژگی در نصب نیروگاههای خورشیدی اهمیت زیادی دارد، زیرا کابلها باید:
انعطافپذیری بالا باعث میشود نصب کابل آسانتر باشد و خطر شکستگی هادی در اثر خم شدن کاهش یابد.

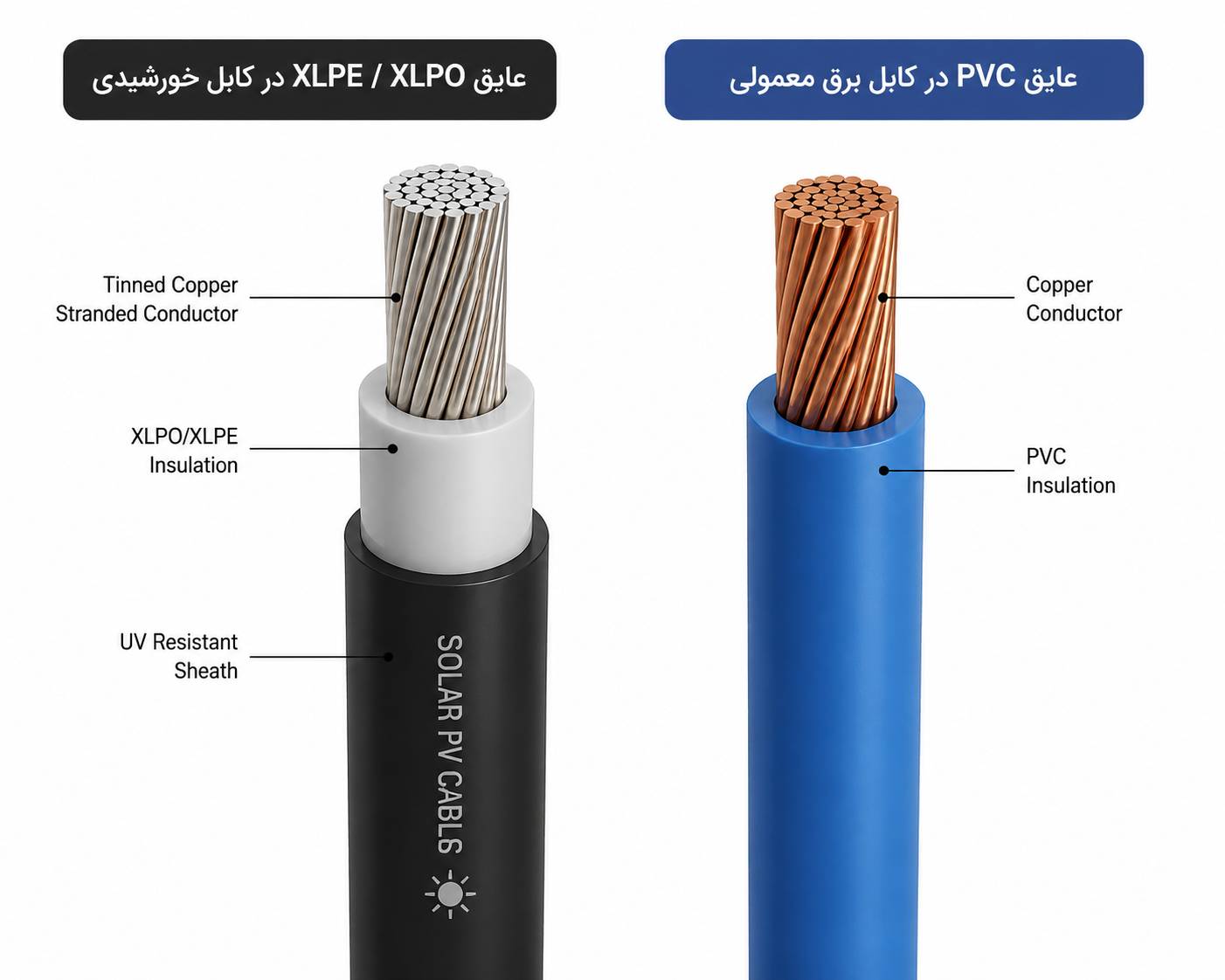

یکی از مهمترین بخشهای کابل خورشیدی، عایق آن است. در بیشتر کابلهای استاندارد PV از مواد پلیمری کراسلینک شده مانند:
استفاده میشود.
ویژگیهای این عایقها:
این مواد نسبت به عایقهای PVC که در کابلهای معمولی استفاده میشود، پایداری بسیار بیشتری در برابر حرارت و نور خورشید دارند.

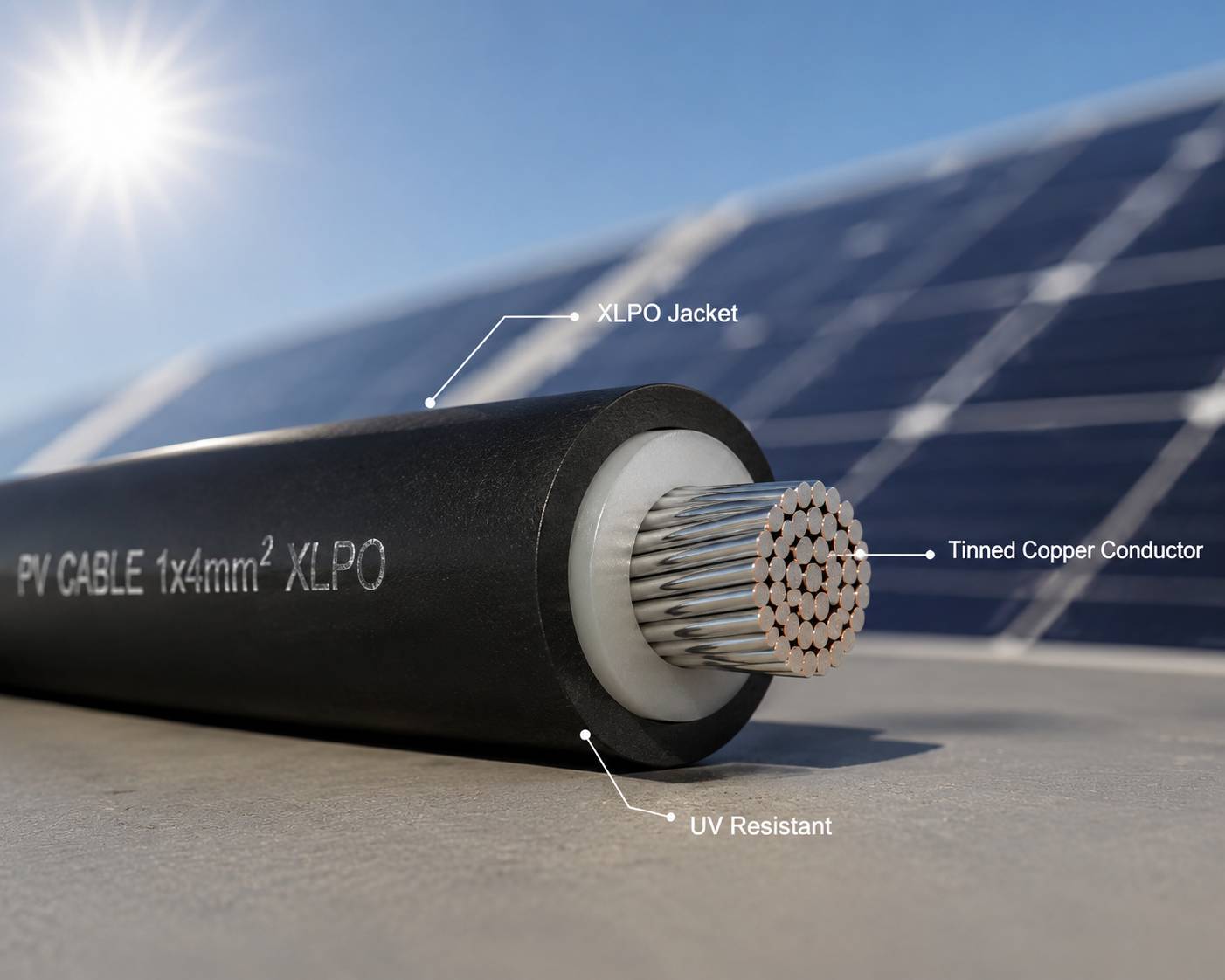

روکش بیرونی کابل خورشیدی معمولاً از مواد پلیمری مقاوم در برابر اشعه فرابنفش (UV) ساخته میشود. این ویژگی بسیار مهم است زیرا کابلها اغلب برای سالها در معرض تابش مستقیم خورشید قرار دارند.
روکش مقاوم در برابر UV باعث میشود:
علاوه بر ساختار فیزیکی، کابلهای خورشیدی دارای مشخصات فنی استانداردی هستند که در استانداردهای بینالمللی تعریف شدهاند.
کابلهای خورشیدی معمولاً برای ولتاژهای زیر طراحی میشوند:
در نیروگاههای خورشیدی جدید، سیستمهای 1500V DC بیشتر مورد استفاده قرار میگیرند زیرا باعث کاهش تلفات و تعداد تجهیزات میشوند.
کابلهای PV باید در شرایط دمایی بسیار متنوع کار کنند. محدوده دمای کاری معمولاً به صورت زیر است:
این ویژگی باعث میشود کابل در مناطق بسیار گرم یا بسیار سرد نیز عملکرد قابل اطمینان داشته باشد.
مقاومت الکتریکی کابل به سطح مقطع هادی و جنس آن بستگی دارد. هرچه مقاومت کابل کمتر باشد:
به همین دلیل در کابلهای PV از مس با خلوص بالا استفاده میشود.
4 mm²
6 mm²
10 mm²
16 mm²
حدود 45 آمپر
حدود 60 آمپر
حدود 80 آمپر
حدود 110 آمپر
در مجموع، ساختار خاص کابل خورشیدی باعث میشود این کابل بتواند در شرایط محیطی سخت و برای مدت طولانی بدون افت عملکرد کار کند. انتخاب کابل با کیفیت و مطابق استاندارد نقش مهمی در ایمنی و بهرهوری نیروگاه خورشیدی دارد.
کابل خورشیدی باید مطابق استانداردهای بینالمللی طراحی و تولید شود تا بتواند در شرایط سخت محیطی نیروگاههای فتوولتائیک عملکرد ایمن و پایدار داشته باشد. این استانداردها مشخصات فنی کابل از جمله ساختار هادی، نوع عایق، مقاومت حرارتی، مقاومت در برابر UV، ولتاژ نامی، تستهای ایمنی و طول عمر کابل را تعیین میکنند.
استفاده از کابلهایی که مطابق این استانداردها تولید شدهاند، باعث میشود سیستم خورشیدی از نظر ایمنی، دوام و قابلیت اطمینان در سطح قابل قبولی قرار بگیرد.

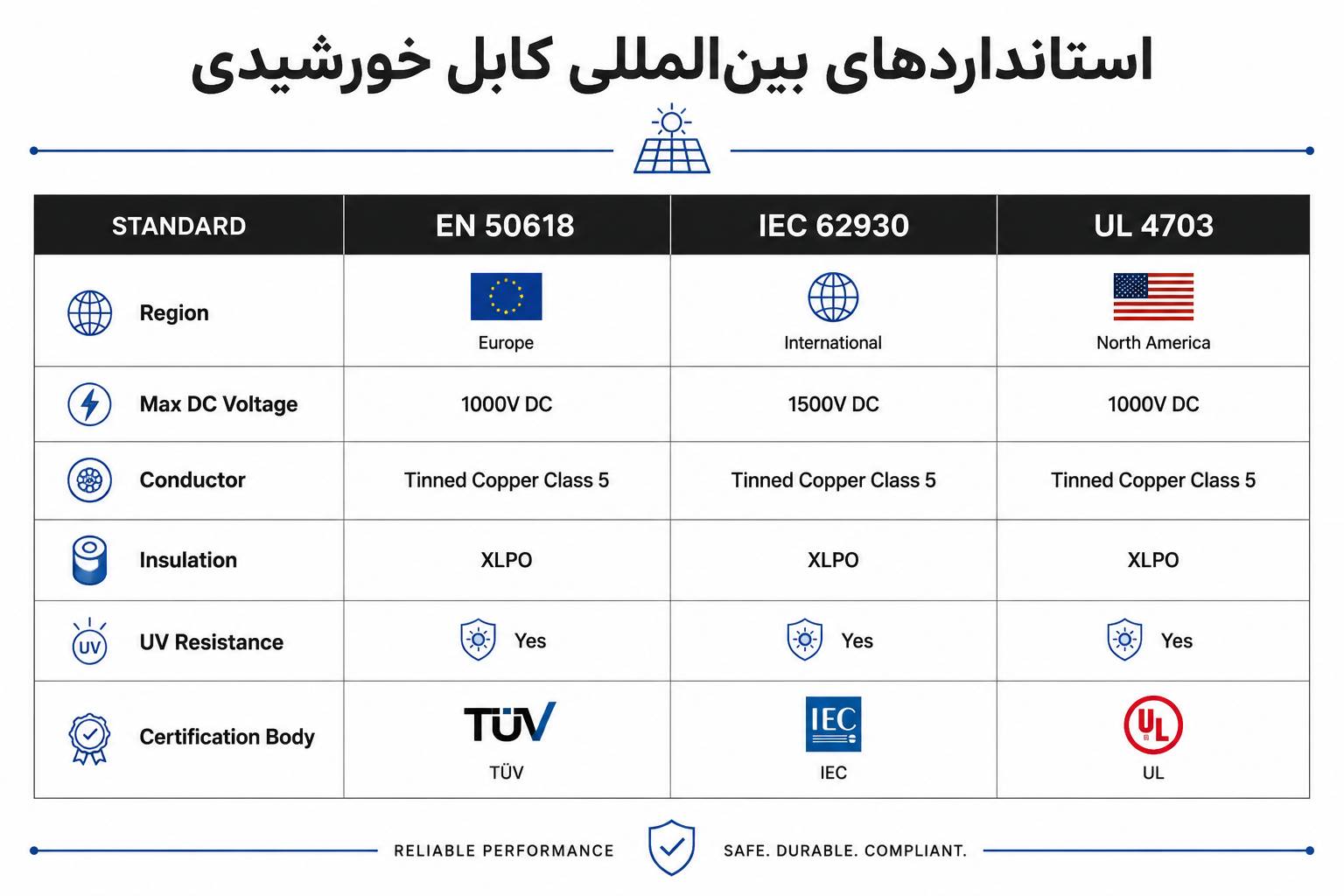

مهمترین استانداردهای بینالمللی در حوزه کابلهای خورشیدی شامل موارد زیر هستند.
استاندارد EN 50618 یکی از مهمترین استانداردهای اروپایی برای کابلهای فتوولتائیک است. این استاندارد بهطور خاص برای کابلهایی طراحی شده که در سیستمهای خورشیدی DC مورد استفاده قرار میگیرند.

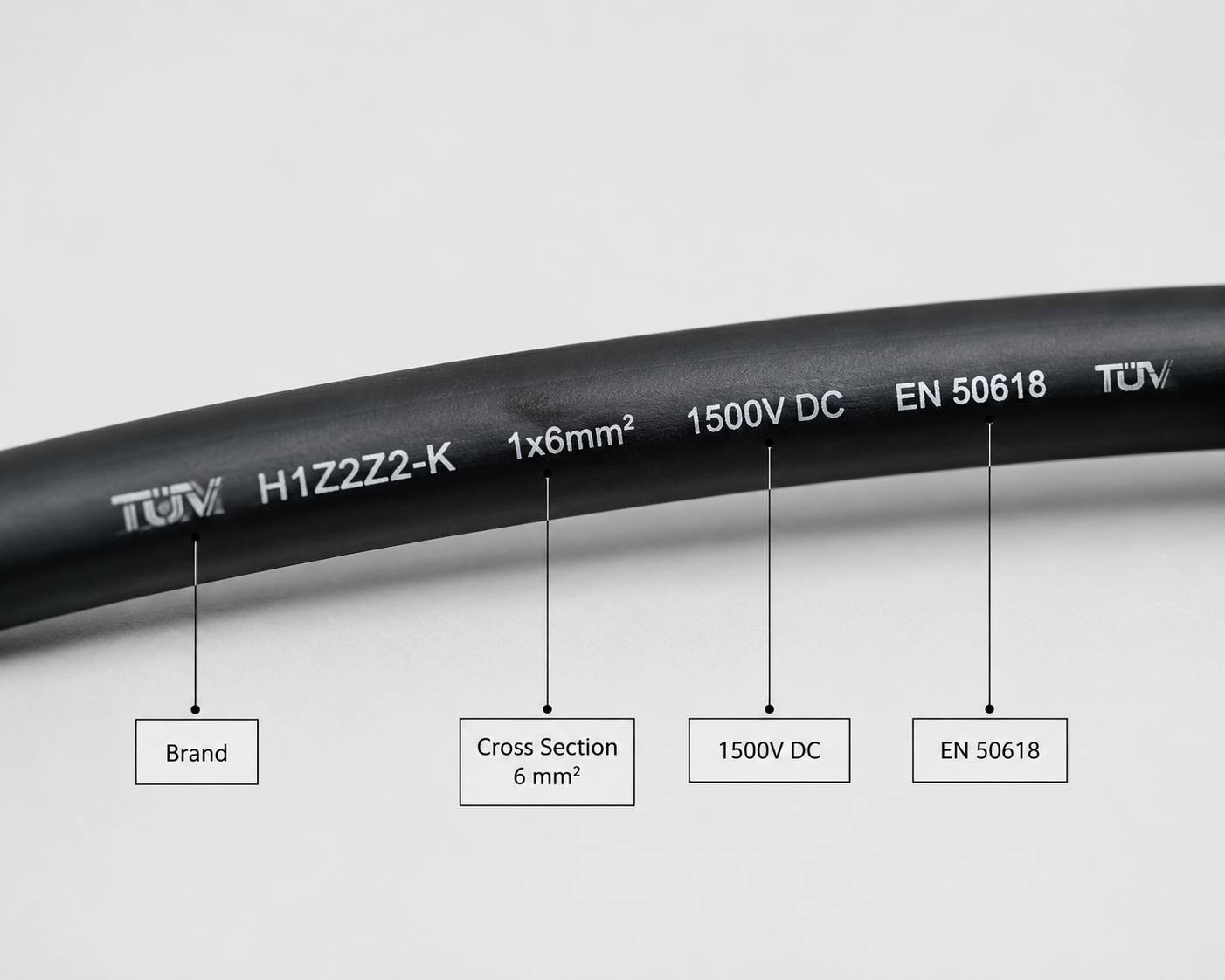

کابلهایی که مطابق این استاندارد تولید میشوند معمولاً با نام H1Z2Z2‑K شناخته میشوند.
ویژگیهای اصلی کابلهای مطابق EN 50618:
این استاندارد به طور گسترده در نیروگاههای خورشیدی اروپا و بسیاری از پروژههای بینالمللی استفاده میشود.
استاندارد IEC 62930 توسط کمیسیون بینالمللی الکتروتکنیک (IEC) تدوین شده و یکی از مهمترین استانداردهای جهانی برای کابلهای خورشیدی محسوب میشود.
این استاندارد مشخصات کابلهایی را تعریف میکند که برای استفاده در سیستمهای فتوولتائیک طراحی شدهاند.
مهمترین ویژگیهای کابلهای مطابق IEC 62930:
بسیاری از تولیدکنندگان بینالمللی کابلهای خورشیدی محصولات خود را بر اساس این استاندارد تولید میکنند.
استاندارد UL 4703 بیشتر در بازار آمریکای شمالی مورد استفاده قرار میگیرد. این استاندارد توسط سازمان UL (Underwriters Laboratories) تدوین شده و برای کابلهایی است که در سیستمهای خورشیدی در ایالات متحده و کانادا استفاده میشوند.
ویژگیهای مهم کابلهای دارای استاندارد UL 4703:
این استاندارد در بسیاری از پروژههای خورشیدی در آمریکای شمالی الزام قانونی دارد.
کابل H1Z2Z2‑K یکی از شناختهشدهترین کابلهای خورشیدی در بازار جهانی است. این کابل بر اساس استاندارد EN 50618 طراحی شده و به طور گسترده در پروژههای خورشیدی مورد استفاده قرار میگیرد.
ویژگیهای اصلی کابل H1Z2Z2‑K:
این کابل معمولاً برای اتصال پنلها، استرینگها و مسیرهای DC نیروگاه استفاده میشود.
EN 50618
IEC 62930
UL 4703
H1Z2Z2‑K
اروپا و پروژههای بینالمللی
استاندارد جهانی
آمریکا و کانادا
کابل استاندارد اروپایی
تا 1500V DC
1000 و 1500V DC
تا 1500V DC
تا 1500V DC
کابلهای PV در نیروگاههای خورشیدی
طراحی کابلهای فتوولتائیک
پروژههای خورشیدی در بازار آمریکای شمالی
کابل رایج برای سیستمهای PV
کابل خورشیدی (Solar Cable یا کابل PV) معمولاً در فضای باز و بدون هیچ محافظ فیزیکی خاصی نصب میشود. به همین دلیل این کابلها باید بتوانند در برابر طیف وسیعی از شرایط محیطی سخت عملکرد پایدار داشته باشند. در بسیاری از نیروگاههای خورشیدی، کابلها برای بیش از 25 سال در معرض نور خورشید، تغییرات شدید دما، رطوبت و تنشهای مکانیکی قرار میگیرند.
به همین دلیل در طراحی کابلهای خورشیدی از موادی استفاده میشود که مقاومت بالایی در برابر شرایط محیطی مختلف داشته باشند.
یکی از مهمترین چالشهای کابلهای نصبشده در نیروگاه خورشیدی، تابش مداوم اشعه فرابنفش خورشید (UV) است. بسیاری از کابلهای معمولی در صورت قرار گرفتن طولانیمدت در معرض نور خورشید دچار مشکلاتی مانند:
میشوند.
کابلهای خورشیدی استاندارد دارای روکشهای پلیمری مخصوص هستند که مقاومت بسیار بالایی در برابر UV دارند و میتوانند سالها بدون تخریب در فضای باز کار کنند.
در بسیاری از نیروگاههای خورشیدی، دمای محیط میتواند به بیش از 40 تا 50 درجه سانتیگراد برسد. علاوه بر این، تابش مستقیم خورشید باعث افزایش دمای کابل نیز میشود.
کابلهای PV با استفاده از عایقهای XLPE یا XLPO طراحی میشوند که میتوانند در دمای بالا عملکرد پایدار داشته باشند. محدوده دمای کاری این کابلها معمولاً حدود −40°C تا +90°C است و در شرایط خاص حتی دمای هادی میتواند بالاتر نیز برسد.
این ویژگی باعث میشود کابل در مناطق گرم و آفتابی بدون کاهش عملکرد کار کند.
در برخی مناطق، نیروگاههای خورشیدی در محیطهایی با دمای بسیار پایین نصب میشوند. در چنین شرایطی کابلهای معمولی ممکن است سفت و شکننده شوند.
کابلهای خورشیدی استاندارد بهگونهای طراحی شدهاند که حتی در دماهای بسیار پایین نیز انعطافپذیری خود را حفظ کنند. این موضوع باعث میشود کابل در هنگام نصب یا در اثر حرکت سازهها دچار ترک یا شکستگی نشود.
در بسیاری از نیروگاههای خورشیدی، کابلها در معرض باران، مه، شبنم و رطوبت محیط قرار دارند. نفوذ رطوبت به داخل کابل میتواند باعث:
شود.
به همین دلیل در کابلهای خورشیدی از هادی مس قلعاندود و عایقهای مقاوم در برابر رطوبت استفاده میشود تا کابل در محیطهای مرطوب نیز عملکرد مطمئنی داشته باشد.
در مناطق سردسیر، کابلها ممکن است در معرض برف سنگین، یخزدگی و چرخههای مکرر یخ و ذوب قرار بگیرند. این شرایط میتواند تنشهای مکانیکی قابل توجهی به کابل وارد کند.
روکش مقاوم کابلهای خورشیدی باعث میشود این کابلها در برابر این شرایط نیز دوام بالایی داشته باشند و دچار ترک یا آسیب نشوند.
در نیروگاههای خورشیدی بزرگ، کابلها معمولاً روی سازههای پنل یا در سینیهای کابل نصب میشوند. در شرایطی که سرعت باد بالا باشد، کابلها ممکن است در معرض حرکت، لرزش و کشش مکانیکی قرار بگیرند.
کابلهای PV به دلیل داشتن هادی چندرشتهای انعطافپذیر و روکش مقاوم، میتوانند این تنشها را بهتر تحمل کنند
بسیاری از نیروگاههای خورشیدی در مناطق کویری احداث میشوند. در این مناطق کابلها در معرض:
قرار دارند.
روکش مقاوم کابل خورشیدی بهگونهای طراحی شده که در برابر سایش ناشی از ذرات ریز شن و گردوغبار نیز مقاومت مناسبی داشته باشد. این ویژگی باعث میشود کابل در چنین محیطهایی نیز طول عمر بالایی داشته باشد و عملکرد سیستم تحت تأثیر قرار نگیرد.
در سیستمهای فتوولتائیک، انرژی تولیدشده توسط پنلها از طریق کابلهای DC به اینورتر منتقل میشود. در این مسیر، به دلیل مقاومت الکتریکی کابل مقداری از ولتاژ از دست میرود که به آن افت ولتاژ (Voltage Drop) گفته میشود.
اگر افت ولتاژ بیش از حد باشد، بخشی از انرژی تولیدی پنلها در کابلها به حرارت تبدیل شده و از بین میرود. به همین دلیل محاسبه افت ولتاژ یکی از مراحل مهم در طراحی سیستم خورشیدی و انتخاب سایز مناسب کابل PV است.
در طراحی نیروگاههای خورشیدی معمولاً تلاش میشود افت ولتاژ در بخش DC در محدوده قابل قبولی باقی بماند.
برای محاسبه افت ولتاژ در کابلهای جریان مستقیم از رابطه زیر استفاده میشود:
ΔV=2×L×I×R \Delta V = 2 \times L \times I \times R
که در آن:
عدد 2 در فرمول به این دلیل استفاده میشود که جریان در سیستم DC مسیر رفت و برگشت دارد.
چند عامل اصلی مقدار افت ولتاژ در کابل خورشیدی را تعیین میکنند.
طول کابل
هرچه طول کابل بیشتر باشد، مقاومت کل مسیر افزایش پیدا میکند و در نتیجه افت ولتاژ بیشتر میشود. به همین دلیل در طراحی نیروگاه تلاش میشود فاصله پنلها تا اینورتر تا حد امکان کوتاه باشد.
جریان عبوری
با افزایش جریان، مقدار افت ولتاژ نیز افزایش پیدا میکند. سیستمهایی که استرینگهای با جریان بالاتر دارند معمولاً به کابل با سطح مقطع بزرگتر نیاز دارند.
سطح مقطع کابل
سطح مقطع هادی رابطه معکوس با مقاومت الکتریکی دارد. هرچه سطح مقطع بزرگتر باشد، مقاومت کابل کمتر و افت ولتاژ نیز کاهش پیدا میکند.
در طراحی سیستمهای خورشیدی معمولاً توصیه میشود:
در نیروگاههای بزرگ و پروژههای صنعتی معمولاً تلاش میشود این مقدار حتی کمتر از 2 درصد نگه داشته شود تا تلفات انرژی در طول عمر نیروگاه کاهش یابد.
در مثال زیر فرض میکنیم یک استرینگ خورشیدی دارای شرایط زیر است:
با رشد بازار نیروگاههای خورشیدی، تقاضا برای کابل خورشیدی (Solar Cable / کابل PV) نیز افزایش یافته است. در کنار تولیدکنندگان معتبر، برخی کابلهای بیکیفیت یا غیراستاندارد نیز وارد بازار شدهاند که ممکن است ظاهر مشابهی با کابلهای استاندارد داشته باشند اما از نظر کیفیت و ایمنی در سطح بسیار پایینتری قرار دارند.
استفاده از کابل تقلبی یا غیراستاندارد میتواند باعث مشکلات جدی در سیستم خورشیدی شود، از جمله:
به همین دلیل تشخیص کابل خورشیدی اصل از نمونههای تقلبی یکی از نکات مهم در خرید تجهیزات نیروگاه خورشیدی است.

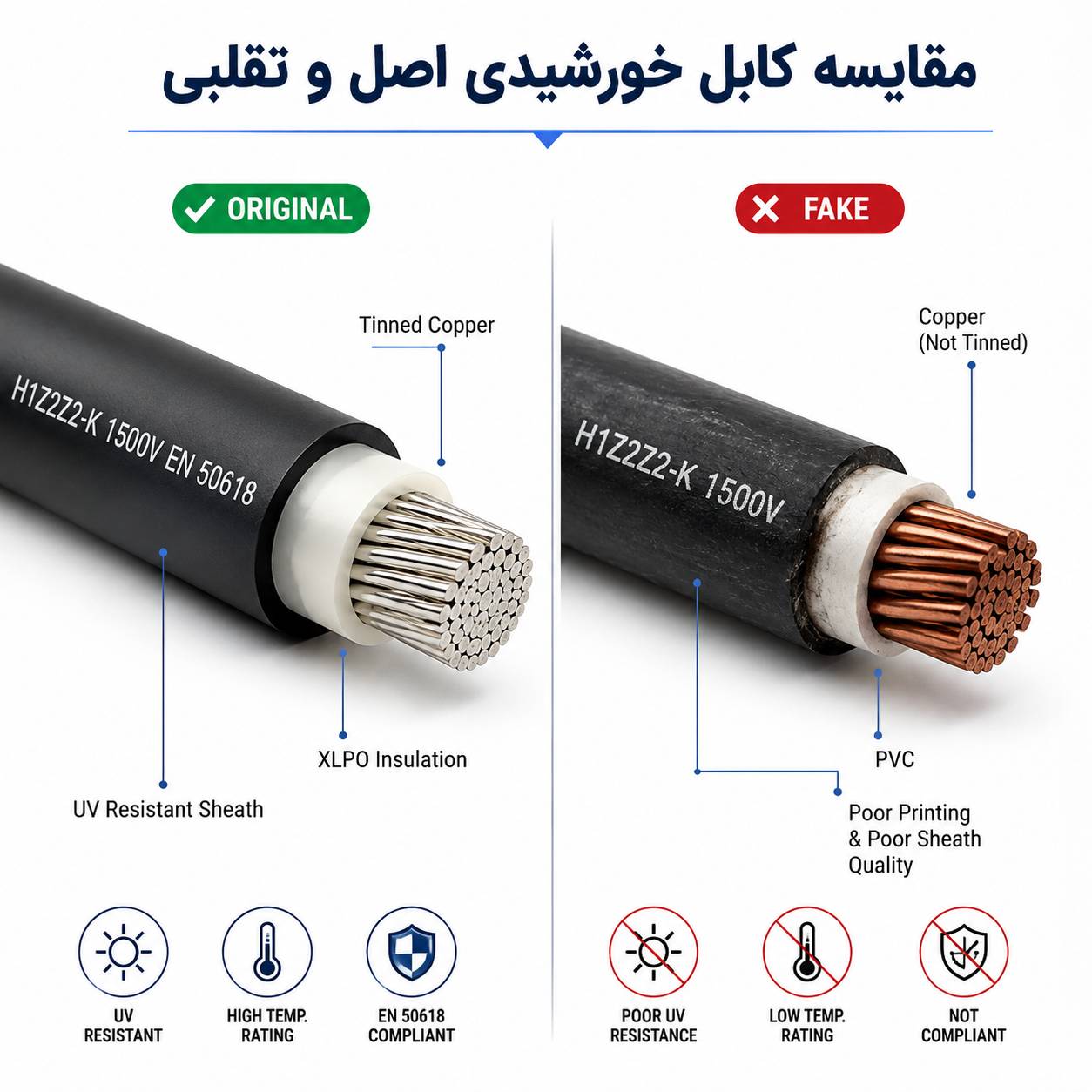

مقایسه کابل خورشیدی اصل و تقلبی
یکی از سادهترین روشهای تشخیص کابل استاندارد، بررسی اطلاعات چاپشده روی روکش کابل است. کابلهای خورشیدی معتبر معمولاً مشخصات فنی را بهصورت واضح و در فواصل منظم روی کابل چاپ میکنند.
این مشخصات معمولاً شامل موارد زیر است:
در کابلهای تقلبی معمولاً چاپ مشخصات بیکیفیت، نامنظم یا ناقص است.
بررسی چاپ مشخصات استاندارد روی کابل
یکی از معتبرترین گواهیها برای کابلهای خورشیدی، تأییدیه TÜV است. این گواهی توسط مؤسسات تست و بازرسی آلمانی صادر میشود و نشان میدهد که کابل مورد نظر آزمونهای استاندارد مربوط به سیستمهای فتوولتائیک را با موفقیت گذرانده است.
وجود نشان TÜV یا شماره گواهی معتبر روی کابل یا در مدارک محصول میتواند نشانهای از استاندارد بودن آن باشد.
البته لازم است شماره گواهی ارائهشده نیز در صورت نیاز از طریق وبسایت مرجع قابل بررسی باشد.
کیفیت هادی مسی یکی از مهمترین تفاوتهای کابلهای اصل و تقلبی است. در کابلهای استاندارد از مس با خلوص بالا و معمولاً قلعاندود استفاده میشود.
ویژگیهای کابل باکیفیت:
در برخی کابلهای تقلبی ممکن است از مس با خلوص پایین یا حتی آلیاژهای ارزانتر استفاده شود که باعث افزایش مقاومت الکتریکی و افزایش افت ولتاژ میشود.
تولیدکنندگان معتبر کابل معمولاً برای محصولات خود گواهی تست کارخانه (Test Report یا Certificate of Conformity) ارائه میکنند. این گزارشها نشان میدهند که کابل تولیدشده تحت آزمونهای فنی مختلف قرار گرفته است.
این تستها میتوانند شامل موارد زیر باشند:
در پروژههای حرفهای نیروگاه خورشیدی معمولاً قبل از استفاده از کابلها، این مدارک توسط تیم فنی یا مشاور پروژه بررسی میشود تا از استاندارد بودن تجهیزات اطمینان حاصل شود.
در بازار تجهیزات نیروگاه خورشیدی، کابلهای PV توسط شرکتهای مختلفی در داخل و خارج از کشور تولید میشوند. انتخاب برند مناسب اهمیت زیادی دارد، زیرا کیفیت کابل مستقیماً بر ایمنی، راندمان و طول عمر سیستم خورشیدی تأثیر میگذارد.
تولیدکنندگان معتبر معمولاً کابلهایی مطابق استانداردهای بینالمللی مانند EN 50618 یا IEC 62930 تولید میکنند و محصولات آنها دارای مشخصات فنی پایدار و قابل اعتماد است.
در سالهای اخیر برخی از تولیدکنندگان داخلی نیز وارد حوزه تولید کابلهای مخصوص سیستمهای خورشیدی شدهاند. این شرکتها در صنعت سیم و کابل ایران سابقه قابل توجهی دارند و محصولات آنها در بسیاری از پروژههای صنعتی و ساختمانی استفاده میشود.
برخی از شناختهشدهترین تولیدکنندگان ایرانی عبارتاند از:
کابل خراسان
یکی از بزرگترین تولیدکنندگان سیم و کابل در ایران است که محصولات متنوعی برای کاربردهای صنعتی و ساختمانی تولید میکند.
کابل یزد
این شرکت از برندهای قدیمی صنعت کابل ایران است و در بسیاری از پروژههای برق کشور حضور دارد.
افشارنژاد (صنایع کابل کرمان)
از تولیدکنندگان معتبر کابل در ایران که محصولات آن در پروژههای صنعتی و زیرساختی مورد استفاده قرار میگیرد.
کابل مغان
یکی از شرکتهای باسابقه در صنعت سیم و کابل ایران که طیف گستردهای از کابلهای قدرت و صنعتی تولید میکند.
کابل همدان
از دیگر تولیدکنندگان داخلی است که محصولات آن در بازار برق ایران شناخته شده است.
در سطح بینالمللی نیز چندین شرکت بزرگ در زمینه تولید کابلهای خورشیدی فعالیت میکنند. این برندها معمولاً محصولات خود را مطابق استانداردهای سختگیرانه اروپایی یا آمریکایی تولید میکنند.
LAPP
یک شرکت آلمانی شناختهشده در حوزه کابلهای صنعتی و تخصصی است. کابلهای خورشیدی این شرکت در بسیاری از پروژههای بینالمللی استفاده میشوند.
HELUKABEL
یکی دیگر از برندهای معتبر آلمانی در صنعت کابل است که محصولات آن در صنایع مختلف از جمله انرژیهای تجدیدپذیر کاربرد دارد.
Nexans
یک شرکت چندملیتی فرانسوی است که از بزرگترین تولیدکنندگان کابل در جهان محسوب میشود و در پروژههای انرژی و زیرساختی حضور گستردهای دارد.
قیمت کابل خورشیدی (کابل سولار یا کابل PV) به عوامل مختلفی بستگی دارد و معمولاً بر اساس نوع کابل، سطح مقطع، کیفیت مواد اولیه و برند تولیدکننده تعیین میشود. از آنجا که کابل یکی از اجزای مهم در مسیر انتقال انرژی نیروگاه خورشیدی است، انتخاب کابل صرفاً بر اساس قیمت پایین میتواند در بلندمدت باعث افزایش تلفات انرژی و کاهش ایمنی سیستم شود.
به همین دلیل در هنگام خرید کابل خورشیدی باید علاوه بر قیمت، به کیفیت ساخت، استانداردها و مشخصات فنی کابل نیز توجه شود.
سطح مقطع کابل
یکی از مهمترین عوامل تعیینکننده قیمت کابل، سطح مقطع هادی است. هرچه سطح مقطع کابل بزرگتر باشد، مقدار مس مصرفی در آن بیشتر بوده و در نتیجه قیمت کابل نیز افزایش پیدا میکند.
برای مثال کابلهای 4 و 6 میلیمتر مربع معمولاً در اتصال پنلها استفاده میشوند، در حالی که کابلهای 10 یا 16 میلیمتر مربع بیشتر در مسیرهای طولانی یا توانهای بالاتر کاربرد دارند.
ولتاژ نامی کابل (1000 یا 1500 ولت)
کابلهای خورشیدی معمولاً برای دو سطح ولتاژ طراحی میشوند:
کابلهای 1500 ولت به دلیل عایق قویتر و استانداردهای سختگیرانهتر، معمولاً قیمت بالاتری دارند اما در بسیاری از نیروگاههای جدید استفاده میشوند.
جنس هادی
در کابلهای خورشیدی استاندارد از مس با خلوص بالا و معمولاً قلعاندود استفاده میشود. کیفیت مس بهطور مستقیم بر مقاومت الکتریکی کابل و میزان افت ولتاژ تأثیر میگذارد.
در برخی کابلهای ارزانتر ممکن است از مس با خلوص پایینتر استفاده شود که میتواند باعث افزایش تلفات انرژی در سیستم شود.
استاندارد و برند تولیدکننده
کابلهایی که مطابق استانداردهای بینالمللی مانند EN 50618 یا IEC 62930 تولید میشوند، معمولاً قیمت بالاتری نسبت به کابلهای غیراستاندارد دارند. همچنین برندهای معتبر داخلی و خارجی به دلیل کنترل کیفیت بهتر و استفاده از مواد اولیه باکیفیتتر، قیمت بالاتری دارند.
برای انتخاب کابل مناسب در سیستمهای خورشیدی بهتر است چند نکته مهم در نظر گرفته شود:
در پروژههای حرفهای معمولاً کابلهایی انتخاب میشوند که عمر مفید آنها با طول عمر پنلهای خورشیدی (حدود 25 سال) همخوانی داشته باشد.
کابل خورشیدی یکی از اجزای کلیدی در سیستمهای فتوولتائیک است و عملکرد صحیح آن به نحوه نصب و نگهداری بستگی زیادی دارد. حتی اگر کابل از بهترین استانداردها و مواد اولیه ساخته شده باشد، نصب نادرست میتواند باعث افزایش تلفات انرژی، کاهش عمر کابل و حتی بروز خطرات ایمنی شود.
در صورت نصب صحیح و استفاده از کابلهای استاندارد مانند H1Z2Z2-K، عمر طراحی کابلهای خورشیدی معمولاً بین 25 تا 30 سال در نظر گرفته میشود؛ یعنی تقریباً همزمان با طول عمر پنلهای خورشیدی.
یکی از نکات مهم در نصب کابل سولار، رعایت حداقل شعاع خمش کابل است. خم کردن بیش از حد کابل میتواند به هادی یا عایق آسیب برساند و در طول زمان باعث کاهش عملکرد یا خرابی کابل شود.
در بیشتر کابلهای خورشیدی، حداقل شعاع خمش معمولاً حدود ۴ تا ۶ برابر قطر خارجی کابل توصیه میشود. رعایت این نکته به حفظ ساختار داخلی کابل و جلوگیری از آسیب مکانیکی کمک میکند.
در بسیاری از نیروگاههای خورشیدی، کابلها در معرض عوامل محیطی مانند اشعه خورشید، باد، رطوبت و برخورد مکانیکی قرار دارند. برای افزایش ایمنی و طول عمر کابلها معمولاً از تجهیزات محافظتی مانند موارد زیر استفاده میشود:
این تجهیزات از آسیب فیزیکی و فرسایش کابل جلوگیری میکنند و نظم بهتری در مسیر کابلکشی ایجاد میکنند.
اگرچه کابلهای خورشیدی برای کار در شرایط سخت محیطی طراحی شدهاند، اما بازرسی دورهای همچنان یکی از اقدامات مهم در نگهداری نیروگاههای خورشیدی است.
در این بازرسیها معمولاً موارد زیر بررسی میشود:
شناسایی زودهنگام مشکلات میتواند از بروز قطعی مدار یا کاهش راندمان سیستم جلوگیری کند.

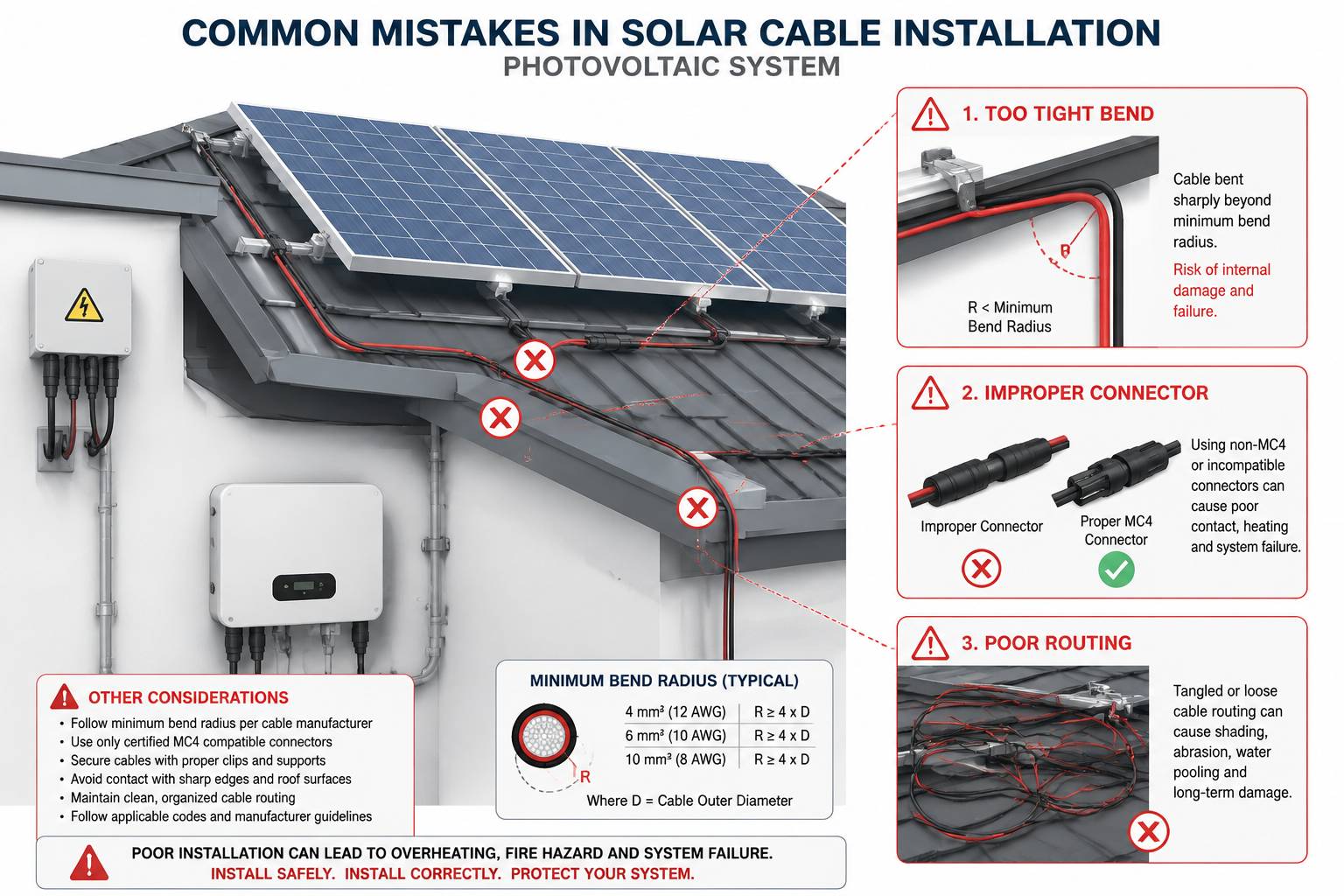

در برخی پروژهها به دلیل نصب نادرست یا استفاده از تجهیزات نامناسب، مشکلاتی در عملکرد سیستم خورشیدی ایجاد میشود. برخی از اشتباهات رایج در نصب کابل خورشیدی عبارتاند از:
رعایت اصول استاندارد نصب و استفاده از تجهیزات مناسب باعث میشود کابلهای خورشیدی بتوانند در تمام طول عمر طراحی سیستم، عملکرد پایدار و ایمنی مناسبی داشته باشند.
کابل خورشیدی (Solar Cable یا کابل PV) نوعی کابل برق مخصوص سیستمهای فتوولتائیک است که برای انتقال انرژی الکتریکی تولیدشده توسط پنلهای خورشیدی استفاده میشود. این کابلها برای کار در شرایط محیطی سخت طراحی شدهاند و معمولاً در برابر اشعه UV، دمای بالا، رطوبت و تغییرات شدید دما مقاومت بالایی دارند.
بیشتر کابلهای خورشیدی مطابق استانداردهایی مانند EN 50618 یا IEC 62930 تولید میشوند و اغلب با نام فنی H1Z2Z2-K شناخته میشوند.
انتخاب بین کابل 4 میلیمتر مربع و 6 میلیمتر مربع به چند عامل مهم بستگی دارد، از جمله توان سیستم، طول مسیر کابل و مقدار جریان عبوری.
در بسیاری از سیستمهای خورشیدی خانگی، کابل 4 میلیمتر مربع برای اتصال پنلها به یکدیگر (استرینگ) استفاده میشود. اما اگر طول مسیر بیشتر باشد یا جریان بالاتری در مدار وجود داشته باشد، استفاده از کابل 6 میلیمتر مربع میتواند باعث کاهش افت ولتاژ و افزایش راندمان سیستم شود.
به طور کلی در مسیرهای طولانیتر یا پروژههای بزرگتر، کابل 6 میلیمتر گزینه مناسبتری محسوب میشود.
تفاوت اصلی بین کابل خورشیدی (PV) و کابلهای برق معمولی در ساختار، مواد عایق و مقاومت محیطی آنها است.
کابلهای خورشیدی دارای ویژگیهای زیر هستند:
در مقابل، بسیاری از کابلهای معمولی برای کاربردهای داخلی یا شبکههای AC طراحی شدهاند و ممکن است در محیطهای بیرونی یا در معرض تابش مستقیم خورشید دوام کافی نداشته باشند.
کابلهای خورشیدی معمولاً در دو سطح ولتاژ طراحی میشوند: 1000 ولت و 1500 ولت DC.
کابلهای 1500 ولت بیشتر در نیروگاههای خورشیدی بزرگ و پروژههای مگاواتی استفاده میشوند. استفاده از این کابلها امکان طراحی استرینگهای طولانیتر را فراهم میکند و میتواند باعث کاهش تعداد کابلها و کاهش هزینههای نصب در مقیاس نیروگاهی شود.
در سیستمهای خورشیدی خانگی یا کوچک، اغلب کابلهای 1000 ولت نیز پاسخگوی نیاز سیستم هستند.
وجود گواهی TÜV یکی از نشانههای مهم کیفیت در کابلهای خورشیدی است، زیرا این گواهی نشان میدهد که کابل تحت آزمایشهای دقیق ایمنی و عملکردی قرار گرفته است.
اگرچه داشتن این گواهی در همه پروژهها الزامی نیست، اما در بسیاری از پروژههای حرفهای و نیروگاههای بزرگ، استفاده از کابلهایی که دارای گواهی TÜV یا سایر تاییدیههای معتبر بینالمللی هستند توصیه میشود. این گواهیها اطمینان میدهند که کابل مطابق استانداردهایی مانند EN 50618 یا IEC 62930 تولید شده و برای استفاده بلندمدت در سیستمهای خورشیدی مناسب است.
سامانه انرژی های تجدیدپذیر | نیرومارکت
