پایداری و طول عمر یک سیستم فوتوولتائیک، تنها به پنلها بستگی ندارد، بلکه به جزئیات مهندسی در اجزای استراکچر پنل خورشیدی وابسته است. هر قطعه، از ریلهای نگهدارنده گرفته تا کوچکترین پیچ و مهرهها، وظیفه حفظ پایداری سازه در برابر بارهای دینامیکی مثل باد و برف را بر عهده دارند. شناخت دقیق این قطعات به شما کمک میکند تا در هنگام خرید یا نظارت بر پروژه، از کیفیت نصب و ایمنی بلندمدت نیروگاه خود اطمینان حاصل کنید.
در این بخش با جزئیات فنی قطعات زیر آشنا میشوید:
برای شناخت بهتر شرایط بازار، صفحه قیمت روز استراکچر پنل خورشیدی میتواند دید مناسبی از روند فروش ارائه دهد.
ستونها وظیفه انتقال بار پنل و کل سازه را به فونداسیون یا سقف بر عهده دارند. انتخاب نوع مقطع، ضخامت و ابعاد این بخش باید با توجه به بار باد، بار برف و ارتفاع سازه انجام شود، زیرا هرگونه ضعف در این قسمت میتواند پایداری کل سیستم را تحت تأثیر قرار دهد.
این اجزا به عنوان رابط بین ستونها و ریلها عمل میکنند و نقش مهمی در افزایش سختی و یکپارچگی کلی سازه دارند. استفاده درست از تیرها و کراسممبرها باعث توزیع بهتر بار و کاهش تغییر شکل سازه در طول زمان میشود.
مهاربند برای کنترل لرزش و مقابله با نیروهای جانبی ناشی از باد استفاده میشود. این قطعه بهویژه در استراکچرهای نیروگاهی و پروژههایی که در مناطق بادخیز اجرا میشوند، اهمیت زیادی دارد و به حفظ پایداری سازه کمک میکند.
ریل محل قرارگیری پنل و کلمپهاست و یکی از مهمترین اجزای نصب دقیق به شمار میرود. صاف بودن ریل، کیفیت ساخت و تلرانس سوراخکاری آن، تأثیر مستقیمی بر سرعت نصب، تراز نهایی پنلها و کیفیت اجرای کل سیستم دارد.
پلیتها و براکتها قطعات واسطی هستند که برای اتصال سازه به فونداسیون یا سقف و همچنین ایجاد زاویه نصب به کار میروند. این اجزا اگر بهدرستی طراحی و انتخاب شوند، میتوانند نصب را دقیقتر، ایمنتر و مقاومتر کنند.

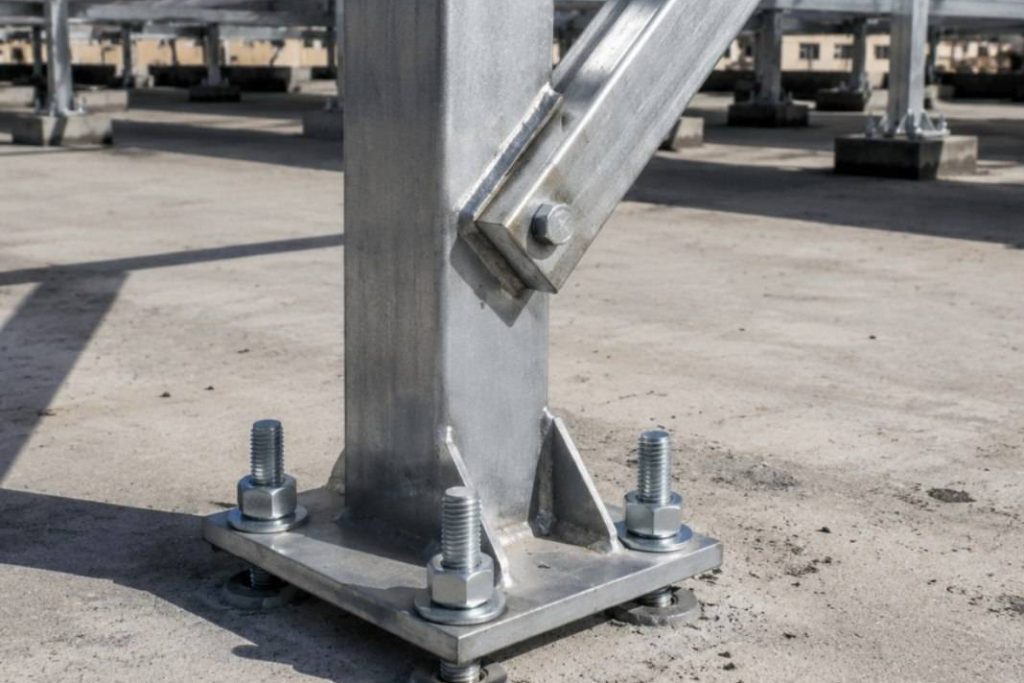

ستون و پایه های استراکچر پنل خورشیدی

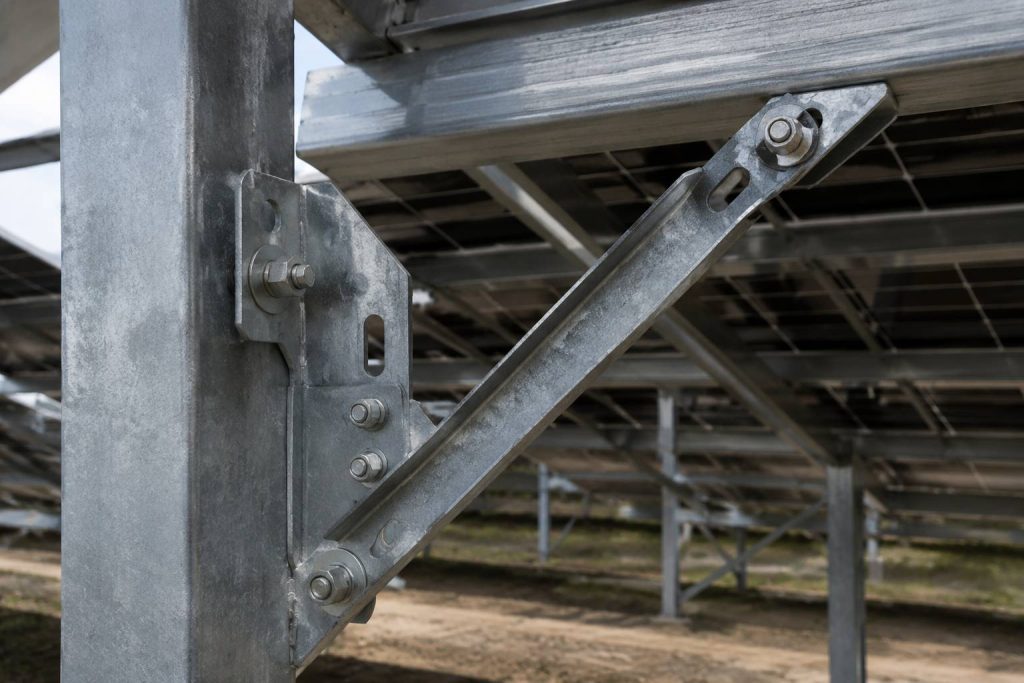

مهاربند استراکچر پنل خورشیدی

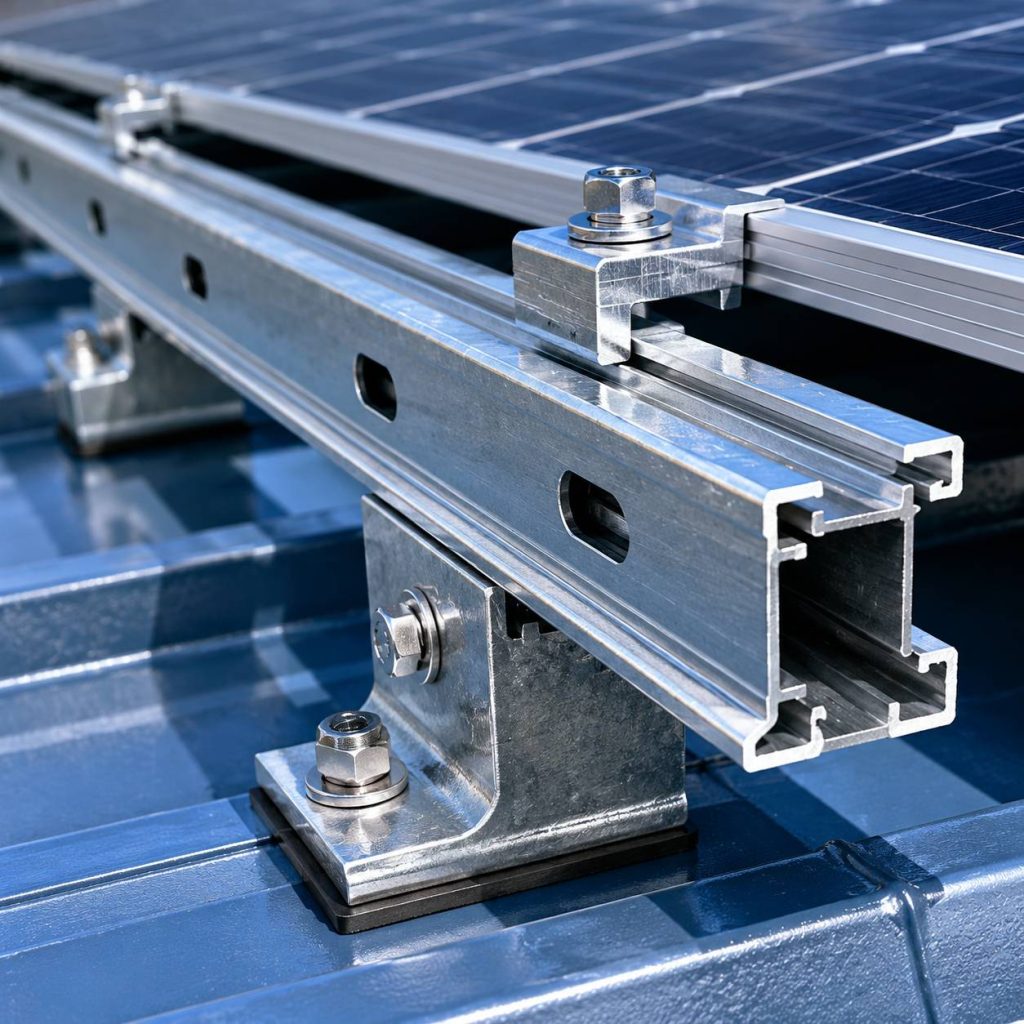

ریل استراکچر پنل خورشیدی

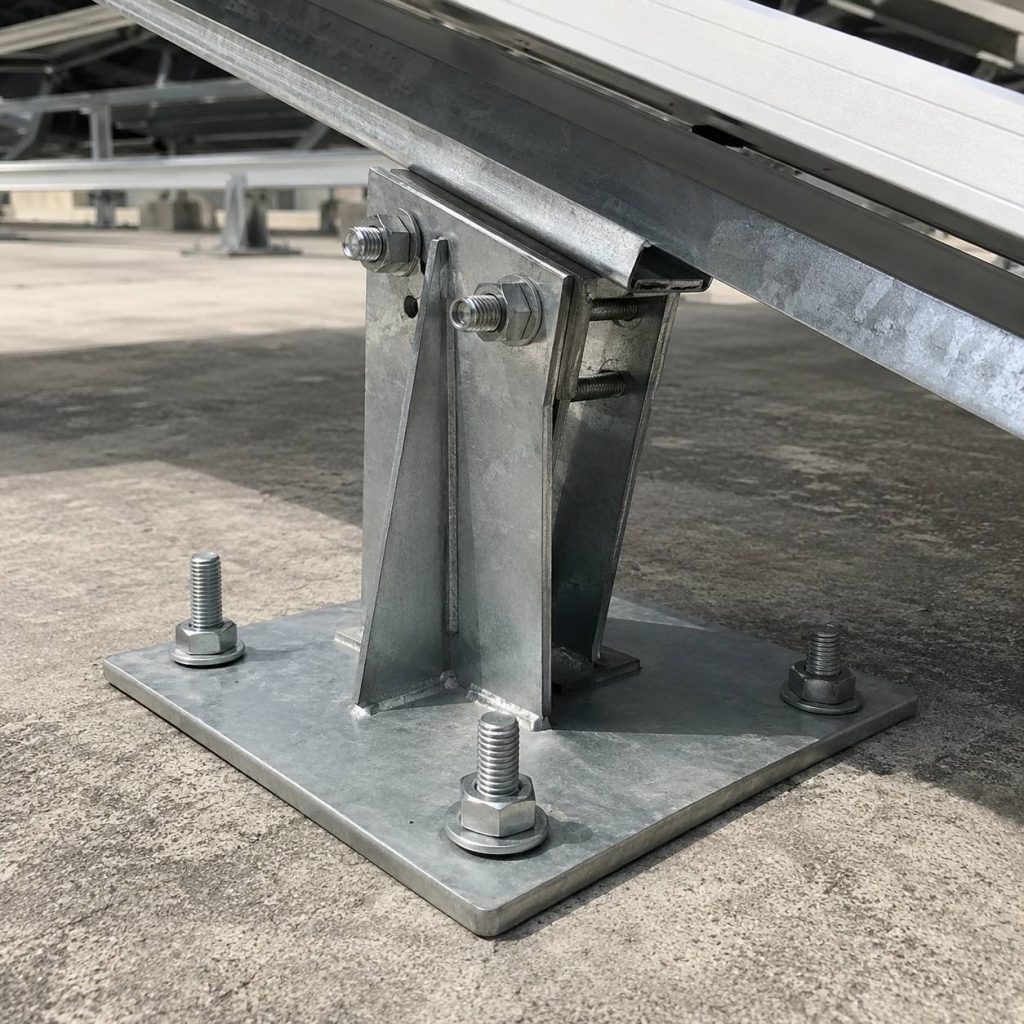

پلیت و براکت استراکچر پنل خورشیدی
کلمپها از اجزای مهم در نصب استراکچر پنل خورشیدی هستند و انتخاب درست آنها روی ایمنی، سرعت نصب و دوام سیستم اثر مستقیم دارد.

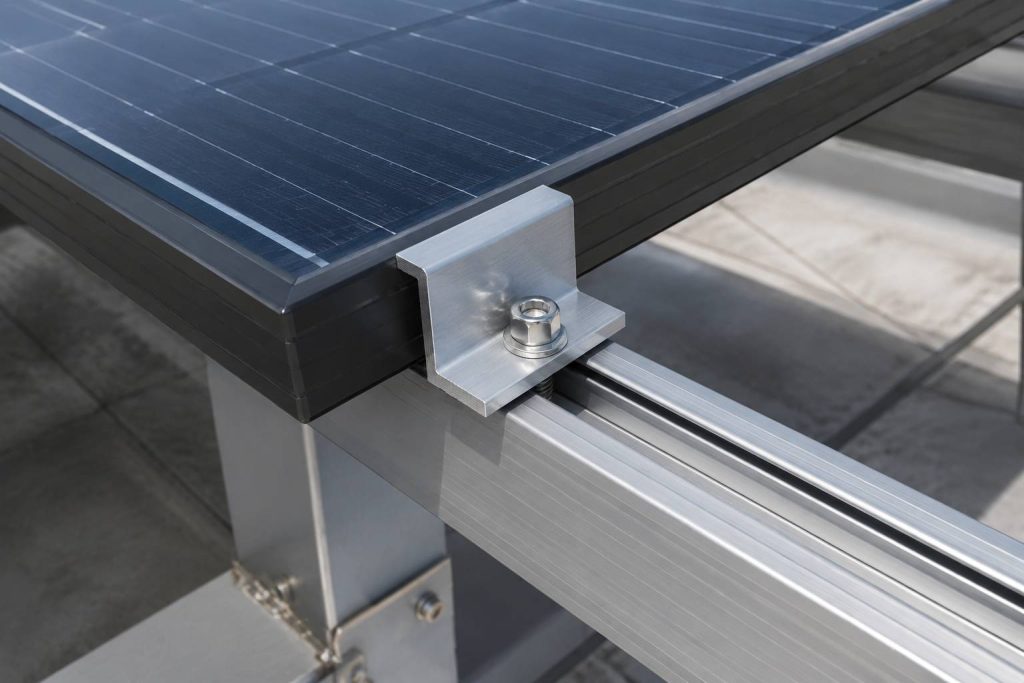

کلمپ میانی بین دو پنل قرار میگیرد و هر دو پنل را بهصورت همزمان روی ریل مهار میکند.
کلمپ انتهایی در ابتدا و انتهای هر ردیف نصب میشود و پنل را از دو سمت بیرونی ثابت نگه میدارد.
سایز کلمپ باید دقیقاً با ضخامت فریم پنل، مانند ۳۰، ۳۵ یا ۴۰ میلیمتر، مطابقت داشته باشد تا فشار مناسب ایجاد شود و به فریم آسیب نرسد.
پیش از خرید، سازگاری کلمپ با ریل، مهره T یا اسلاید نات را بررسی کنید تا هنگام نصب با مشکل فنی یا عدم تطابق قطعات مواجه نشوید.
برای پنلهای بایفیشیال و پروژههای نیروگاهی، بهتر است کیفیت کلمپ و متعلقات آن، از جمله مقاومت در برابر خوردگی و تحمل بار، مستقیماً از تولیدکننده یا تأمینکننده استعلام شود.
کلمپ انتهایی استراکچر پنل خورشیدی
آشنایی با اجزای استراکچر پنل خورشیدی، براکتها و تأثیر سازه بر ایمنی و راندمان سیستم.
کیفیت پیچ و مهره و اتصالات در استراکچر پنل خورشیدی فقط به ظاهر قطعه محدود نمیشود، بلکه به مشخصات فنی، نوع پوشش، لوازم جانبی و حتی دستورالعمل نصب وابسته است. این اجزا مسئول ایجاد اتصال ایمن میان قطعات سازه هستند و اگر بهدرستی انتخاب نشوند، ممکن است در برابر لرزش، تغییرات دمایی، رطوبت یا خوردگی عملکرد مطلوبی نداشته باشند. به همین دلیل، بررسی دقیق گرید، پوشش ضدزنگ، نوع واشر و گشتاور بستن از مهمترین نکات در ارزیابی کیفیت اتصالات است.
گرید پیچ و مهره باید بر اساس طراحی سازه، نوع بارگذاری و شرایط بهرهبرداری انتخاب شود. استفاده از پیچ با گرید نامناسب میتواند استحکام اتصال را کاهش دهد و در بلندمدت ایمنی کل استراکچر را تحت تأثیر قرار دهد. به همین دلیل، فروشنده یا سازنده باید گرید، کلاس مقاومتی و استاندارد ساخت این قطعات را بهصورت شفاف اعلام کند تا امکان ارزیابی فنی و مقایسه دقیق وجود داشته باشد.
نوع پوشش پیچ و مهره نقش مهمی در دوام استراکچر دارد. این پوشش میتواند گالوانیزه، داکرومات یا استنلس استیل باشد و انتخاب آن باید با توجه به اقلیم، میزان رطوبت و شرایط خورنده محیط انجام شود. در مناطق مرطوب، صنعتی یا ساحلی، کیفیت پوشش ضدخوردگی مستقیماً بر عمر مفید سازه اثر میگذارد و بیتوجهی به این موضوع میتواند باعث زنگزدگی زودهنگام و افت عملکرد اتصال شود.
استفاده از واشر مناسب در کنار پیچ و مهره برای پایداری اتصال ضروری است. واشر تخت به توزیع بهتر فشار کمک میکند و واشر فنری یا قفلکن مانع باز شدن تدریجی اتصال در اثر لرزش، انبساط و انقباض حرارتی یا سیکلهای کاری محیطی میشود. در پروژههای خورشیدی که سازه در معرض باد و تغییرات دمایی مداوم قرار دارد، این جزئیات کوچک میتوانند نقش مهمی در حفظ ایمنی اتصال داشته باشند.
حتی بهترین پیچ و مهره نیز بدون اجرای صحیح، عملکرد قابلاعتماد نخواهد داشت. اگر سازنده عدد گشتاور بستن و دستورالعمل دقیق نصب را ارائه نکند، کیفیت اجرا به تجربه نصاب وابسته میشود و احتمال سفتکردن بیش از حد یا کمتر از حد استاندارد افزایش مییابد. این موضوع میتواند هم به کاهش استح
در بسیاری از پروژهها، تمرکز اصلی روی پروفیلها، ریلها و اتصالات سازهای است؛ اما برای تحویل استاندارد و اجرای حرفهای، ارتینگ و متعلقات جانبی را نباید نادیده گرفت. این بخش از تجهیزات، نقش مهمی در ایمنی الکتریکی، نظم اجرا، حفاظت از کابلها و کیفیت نهایی نصب دارد. در واقع، حتی اگر سازه از نظر مکانیکی کاملاً درست طراحی شده باشد، نبود متعلقات مناسب برای همبندی و کابلمنیجمنت میتواند در مرحله بهرهبرداری مشکلساز شود.
ارتینگ یا همبندی به معنی ایجاد اتصال الکتریکی مطمئن بین پنلها، ریلها و سایر بخشهای فلزی سازه است. این موضوع هم از نظر ایمنی اهمیت دارد و هم برای رعایت استانداردهای بهرهبرداری و الزامات فنی نیروگاه ضروری است. اجرای صحیح ارتینگ کمک میکند بدنههای فلزی در برابر خطرات ناشی از نشتی جریان یا خطاهای الکتریکی ایمنتر باشند و کل سیستم عملکرد مطمئنتری داشته باشد.
بستها و کلیپسهای کابل برای مرتبسازی مسیر کابلکشی، جلوگیری از آویزان شدن کابلها و محافظت در برابر ساییدگی استفاده میشوند. در سیستمهای خورشیدی، قرار گرفتن کابل در تماس مستقیم با لبههای فلزی، سطح سقف یا نقاط متحرک میتواند به مرور زمان باعث آسیب به روکش و کاهش عمر کابل شود. استفاده از بست و کلیپس مناسب، علاوه بر افزایش دوام کابلها، ظاهر اجرا را نیز حرفهایتر و منظمتر میکند.
در پروژههای بزرگ یا مسیرهای طولانی کابلکشی، استفاده از تجهیزات کابلمنیجمنت، سینی کابل یا داکت اهمیت بیشتری پیدا میکند. این تجهیزات به کنترل بهتر مسیر کابل، محافظت در برابر آسیبهای مکانیکی و تسهیل تعمیر و نگهداری کمک میکنند. در نیروگاههای صنعتی و پروژههایی با حجم بالای کابل، نبود این متعلقات میتواند باعث بینظمی، افزایش استهلاک و دشوار شدن سرویسهای دورهای شود.
یکی از نکاتی که در زمان خرید استراکچر پنل خورشیدی باید بهصورت شفاف مشخص شود، این است که متعلقات ارتینگ و کابلمنیجمنت داخل پکیج فروش قرار دارند یا بهصورت جداگانه قیمتگذاری میشوند. در بسیاری از استعلامها، قیمت اولیه فقط مربوط به سازه اصلی است و اقلام جانبی مانند کلیپس، بست، اتصالات ارتینگ یا تجهیزات مدیریت کابل بهصورت مجزا محاسبه میشوند. شفافسازی این موضوع از ابتدا، از اختلاف در برآورد هزینه و کمبود اقلام در مرحله اجرا جلوگیری میکند.
یکی از مهمترین چالشها در خرید استراکچر پنل خورشیدی، تفاوت در برآورد اقلام است. BOM یا همان «لیست متریال» (Bill of Materials)، سندی راهبردی است که دقیقاً مشخص میکند چه قطعاتی، با چه مشخصات فنی و در چه تعدادی برای پروژه شما تأمین خواهد شد. بدون داشتن یک BOM دقیق، مقایسه قیمت بین تولیدکنندگان مختلف عملاً غیرممکن است و میتواند منجر به ریسکهای اجرایی یا هزینههای پنهان شود.
یک BOM استاندارد باید شامل جزئیات دقیق باشد؛ از ریلها، پایهها و مهاربندها گرفته تا کوچکترین پیچ و مهرهها. این لیست باید تعداد دقیق هر قطعه، مشخصات فنی (مانند ضخامت، جنس و ابعاد) و در صورت امکان وزن نهایی را ذکر کند تا هیچ ابهامی در تحویل کالا باقی نماند.
BOM مشخص میکند دقیقاً چه چیزی را خریداری میکنید. به جای دریافت قیمت کلی برای «سازه یک نیروگاه X کیلوواتی»، شما لیستی از قطعات را دریافت میکنید که نشان میدهد کیفیت و کمیت تجهیزات پیشنهادی توسط فروشنده چیست.
بدون BOM، شما قیمتهای مختلف را بدون در نظر گرفتن کیفیت قطعات مقایسه میکنید. BOM به شما اجازه میدهد تا متوجه شوید چرا قیمت دو فروشنده متفاوت است؛ آیا یکی از آنها ضخامت ورق پایینتری پیشنهاد داده یا در تعداد پیچ و اتصالات صرفهجویی کرده است؟
یکی از روشهای رایج برای کاهش قیمتهای رقابتی غیرمنصفانه، کاهش ضخامت ورقها، حذف مهاربندها یا کم کردن تعداد پیچ و مهرههاست. BOM استاندارد جلوی این کار را میگیرد و تضمین میکند آنچه در طراحی مهندسی دیده شده، همان چیزی است که به دست شما میرسد.
فروشندگان معمولاً قیمت استراکچر را بر اساس «کیلوگرم»، «ست» یا «کیلووات» اعلام میکنند. BOM به شما کمک میکند تا محاسبه کنید هزینه نهایی بر چه اساسی تعیین شده و آیا این مبنای قیمتی با ابعاد و مشخصات پروژه شما همخوانی دارد یا خیر.
